福瑞斯窗帘
测试协议:Shuttle L

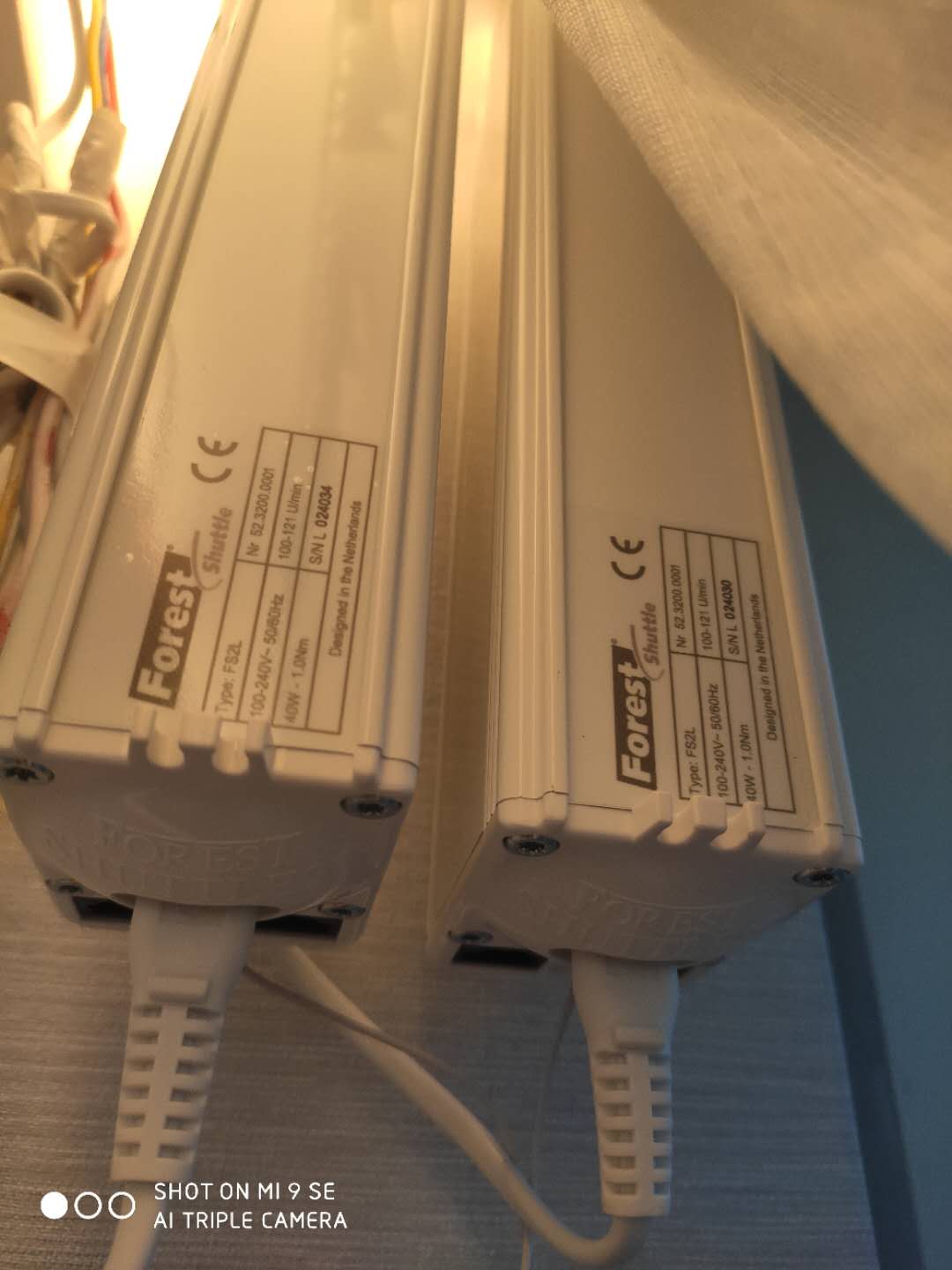

测试设备:FS2L
接线方式:
水晶头B类打法

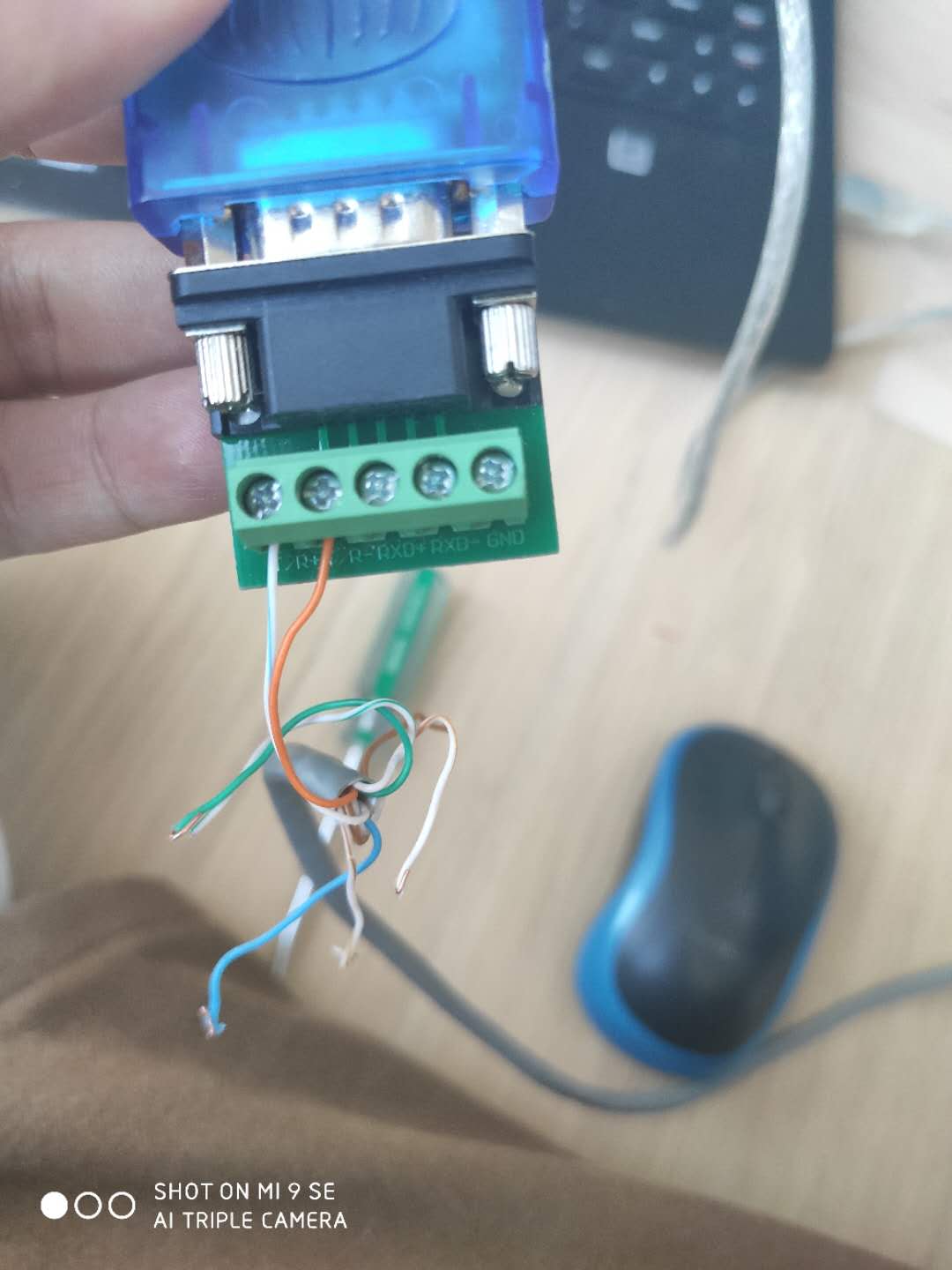

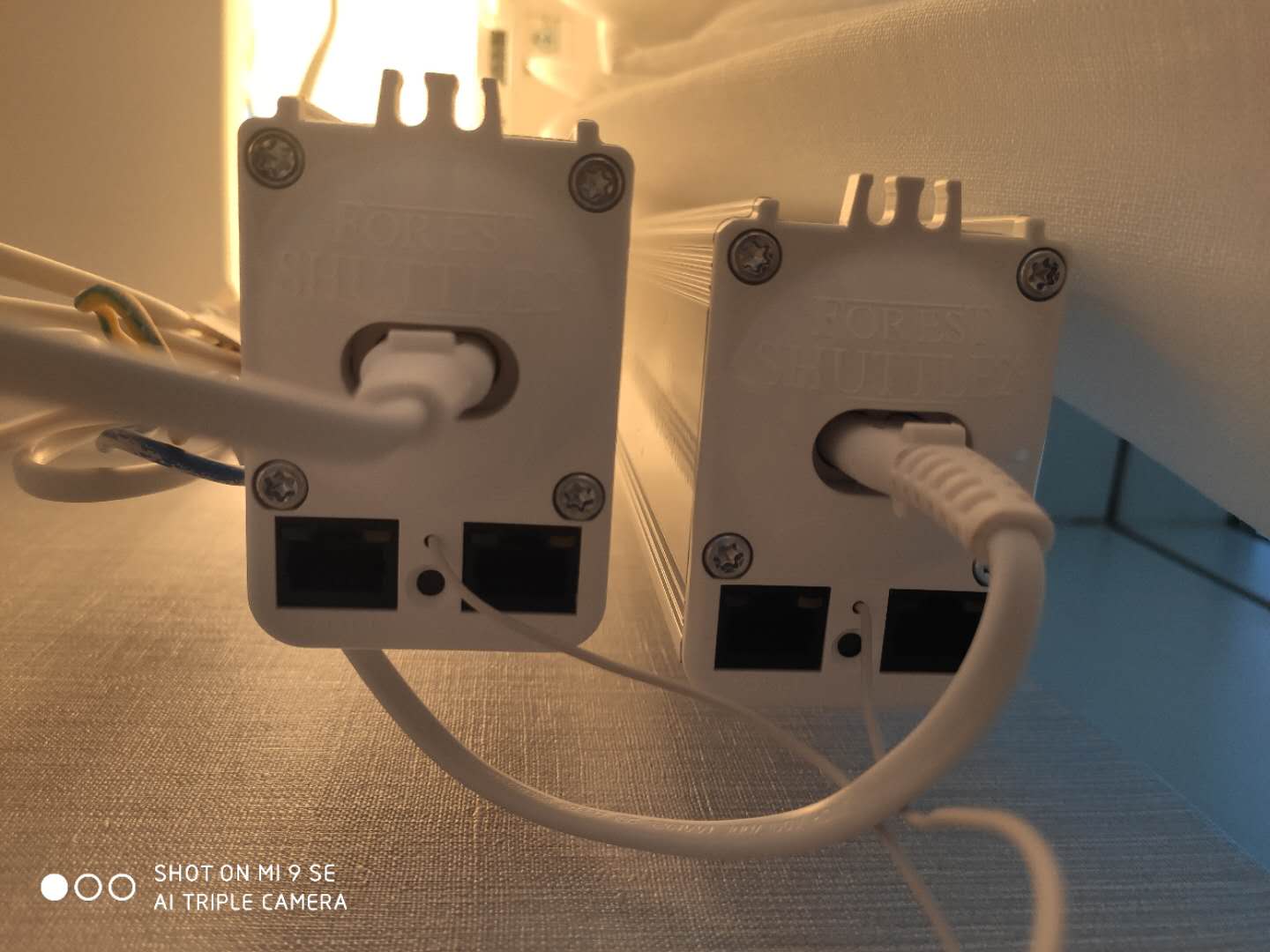

蓝白485A,橙485B,485控制水晶头要接P2端口
说明书接线方法说明错误(2020年4月3日)
设置id时,需要点电机下方黑色按钮,29次,第30次要按5秒,不然485软件写不了ID号
配置参数
类型 | 参数 | 必填 | 说明 |
---|---|---|---|
forest_shuttle_curtain | channel | 是 | 串口号,波特率9600,无校验 |
address | 是 | 设备地址,格式为SH1、SH2等 | |
subtype | 否 | openclose为开合帘,rollershutter为卷帘,默认为rollershutter不支持百叶帘 | |
positionEnabled | 否 | 0或1。行程是否已经设置,默认为1。此值若为1,可以使用百分比控制,前提是电机支持行程并已经设置好行程。 | |
reverse | 否 | 0或1。是否反向,默认为0。现场安装常会出现电机方向反掉了,通过将reverse设为1来调整。 |
配置示例
type | config |
---|---|
forest_shuttle_curtain | channel=1,address=SH1 |
设备通道
通道 | 类型 | 说明 |
---|---|---|
open | Button | 打开,按键,不需传值 |
close | Button | 关闭,按键,不需传值 |
stop | Button | 暂停/停止,按键,不需传值 |
position | Number | 当前位置 |
