冉阳窗帘

配置参数

  • 实际测试设备: 开合帘型号95,卷帘无

  • 协议支持设备: 未说明

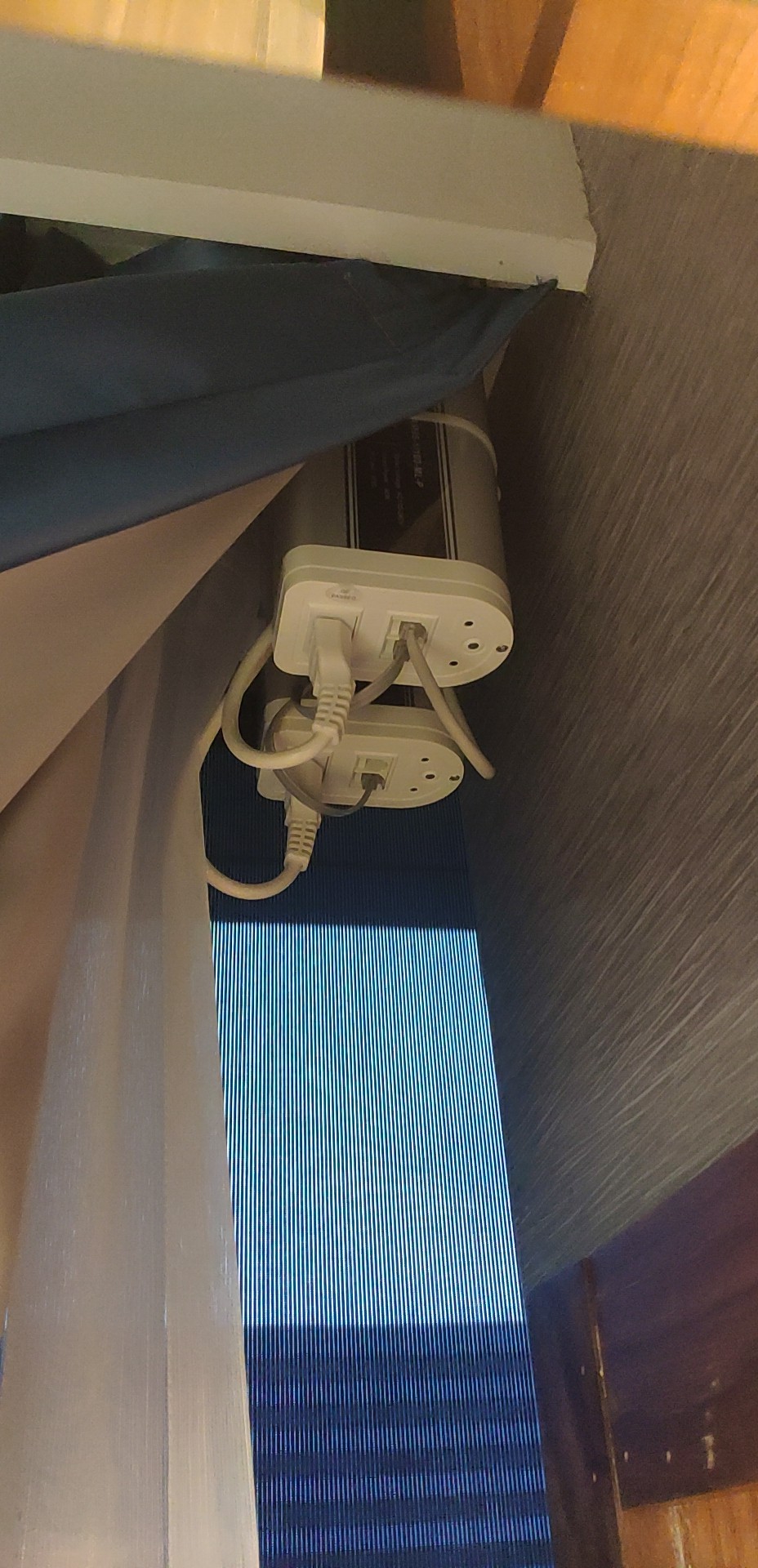

  • 开合帘图片,卷帘无法获取

下载curtain-ranyang.xlsx

类型 参数 必填 说明
ranyang channel 串口号,波特率2400
address 窗帘地址,0~99,0代表群控
group 频道地址
manual 0或1。是否手动设置参数,默认为0。manual=0时,将自动从电机读取subtype、positionEnabled、angleEnabled参数。当manual=1时,可以手动设置这3个参数
subtype openclose为开合帘,rollershutter为卷帘,blinds为百叶帘。默认为rollershutter
reverse 1或1。是否反向,默认为0。现场安装常会出现电机方向反掉了,通过将reverse设为1来调整。
positionEnabled 0或1。位置行程是否已经设置,默认为1。此值若为1,可以使用位置百分比控制,前提是电机支持位置行程并已经设置好位置行程。
angleEnabled 0或1。角度行程是否已经设置,默认为0。此值若为1,可以使用角度百分比控制,前提是电机支持角度行程并已经设置好角度行程。
readInterval 定时读取行程的时间间隔。单位是秒,默认为5秒,0为不读取。

注:manual=0,自动读取subtype,并根据如下规则设置参数。如果与现场情况不符,可将manual设为1,并手动设定这3个参数。

  • subtype=openclose, positionEnabled=0, angleEnabled=0
  • subtype=rollershutter, positionEnabled=1, angleEnabled=0
  • subtype=blinds, positionEnabled=1, angleEnabled=1

注:卷帘不支持百分比控制功能

配置示例

type config
ranyang channel=1, address=1, group=1

设备通道

通道 说明
open 打开,按键,不需传值
close 关闭,按键,不需传值
stop 暂停/停止,按键,不需传值
position 位置,百分比,0-100
