影院中控系统

功能简介

  • 影院所有设备和场景统一在影音中控界面显示和控制
  • 包括功放、播放器、投影仪、时序器、灯光、窗帘、空调、地暖、新风等
  • 配置联动可实现一键集中控制、场景控制、自动化控制

准备工作

  • 请了解DC网关的基本使用流程,可参考快速开始页面
  • 请了解设备、场景、联动等基本概念,可参考基本概念页面
  • 请了解单个设备的添加方法,并使用APP调试成功。可参考相应设备的驱动说明页面
  • 请先确认配置系统左下角版本号大于Version 2019 Build 1122,否则请联系技术支持更新主机
  • 请先确认app为最新版本
  • 请先下载示例EXCEL,导入网关,熟悉整个配置流程后再根据实际情况进行修改。
  • 示例EXCEL仅做功能说明和演示,需要根据实际情况做出修改。

APP配置流程

  • 打开APP->家的设置->工程师界面->我的影院->右上角添加,进入设置影院界面
  • 设置影院界面,可编辑影院的名称、图标、所在区域,并选择功放及输入源。输入源可以选择多个,实际未使用到的输入源请不要选择。
  • 选择好输入源后,在设置影院界面会出现所选择的输入源列表,点击进入输入源编辑页面
  • 输入源编辑页面,可编辑输入源显示的图标、名称、关联设备,可关联的设备目前有播放器、电视、时序器。
  • 设置影院界面,点击右上角保存,保存完成后影院预览和调试界面。

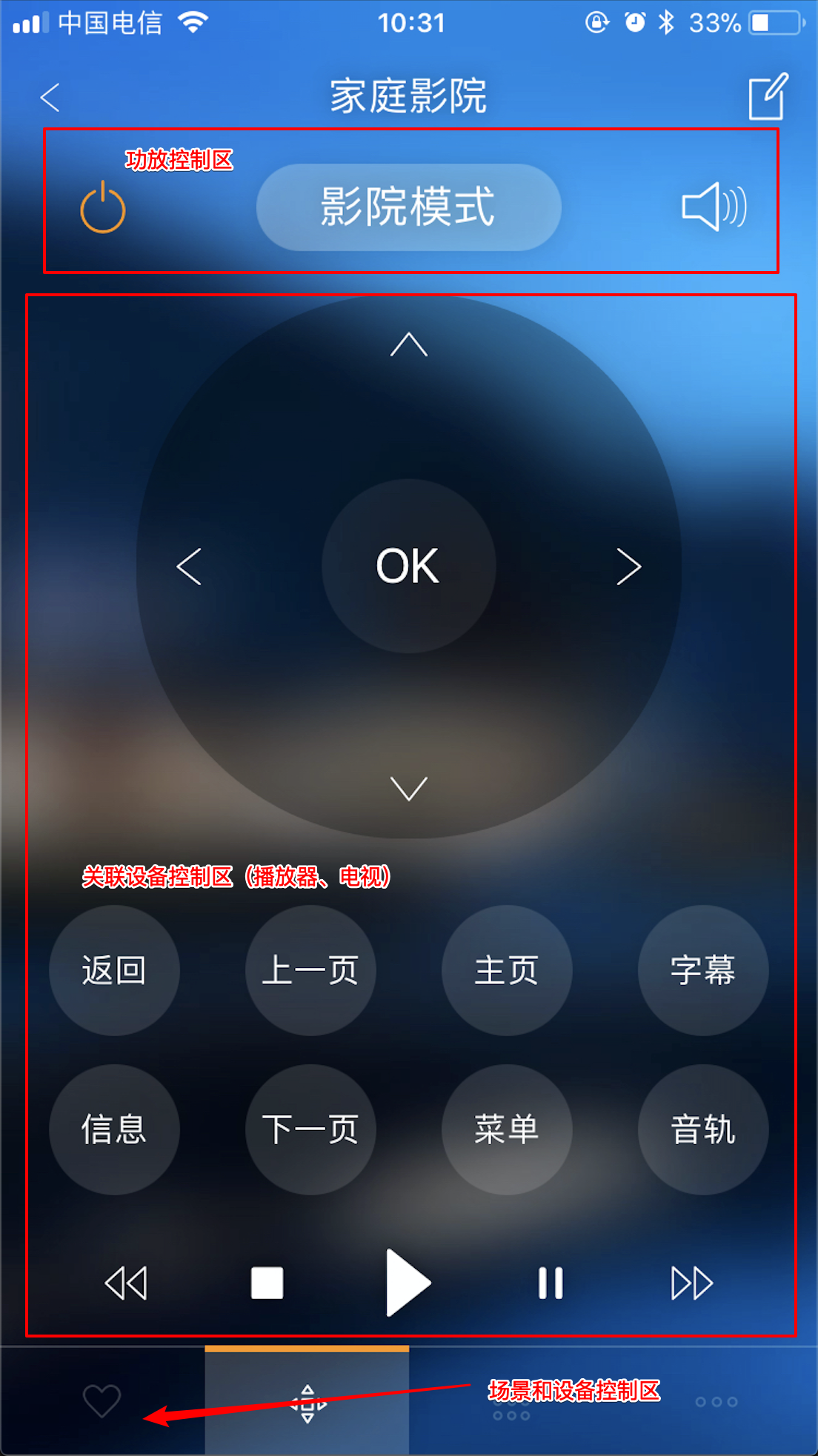

  • 影院预览和调试界面,分为功放控制区、关联设备控制区、场景和设备控制区。关联设备控制区可以控制当前输入源所关联的设备。
  • 若关联设备控制区为空白,请检查输入源是否关联了设备。若关联的设备为时序器,控制区也是空白的。
  • 在场景和设备控制区,可以添加自定义场景,也可以添加单个设备,包括投影仪、灯光、窗帘、空调、地暖、新风等等。

EXCEL配置联动

示例EXCEL下载

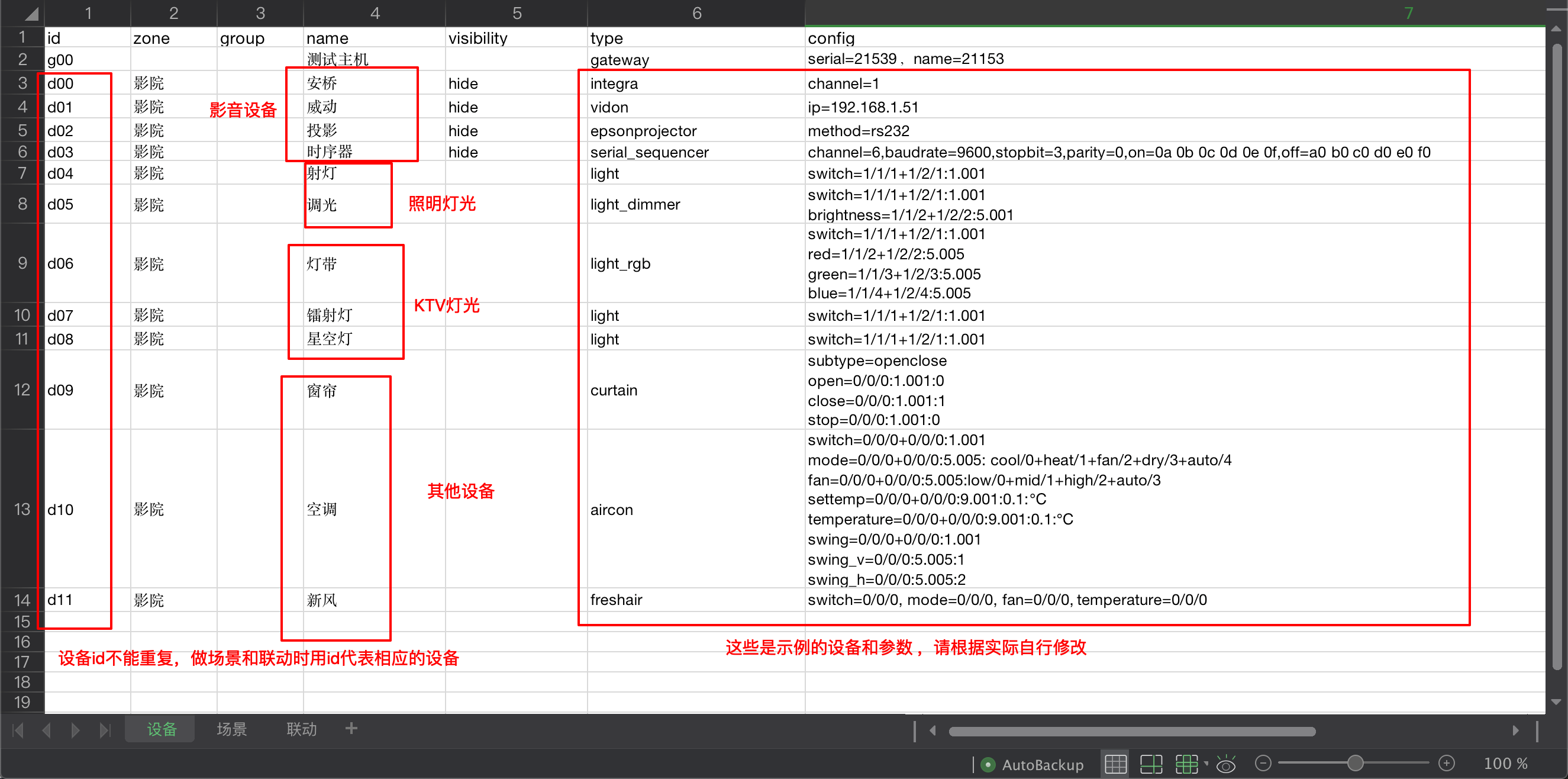

  • 在EXCEL中配置影院系统的联动,请参考示例EXCEL中的联动配置,场景内容可根据实际需要修改。

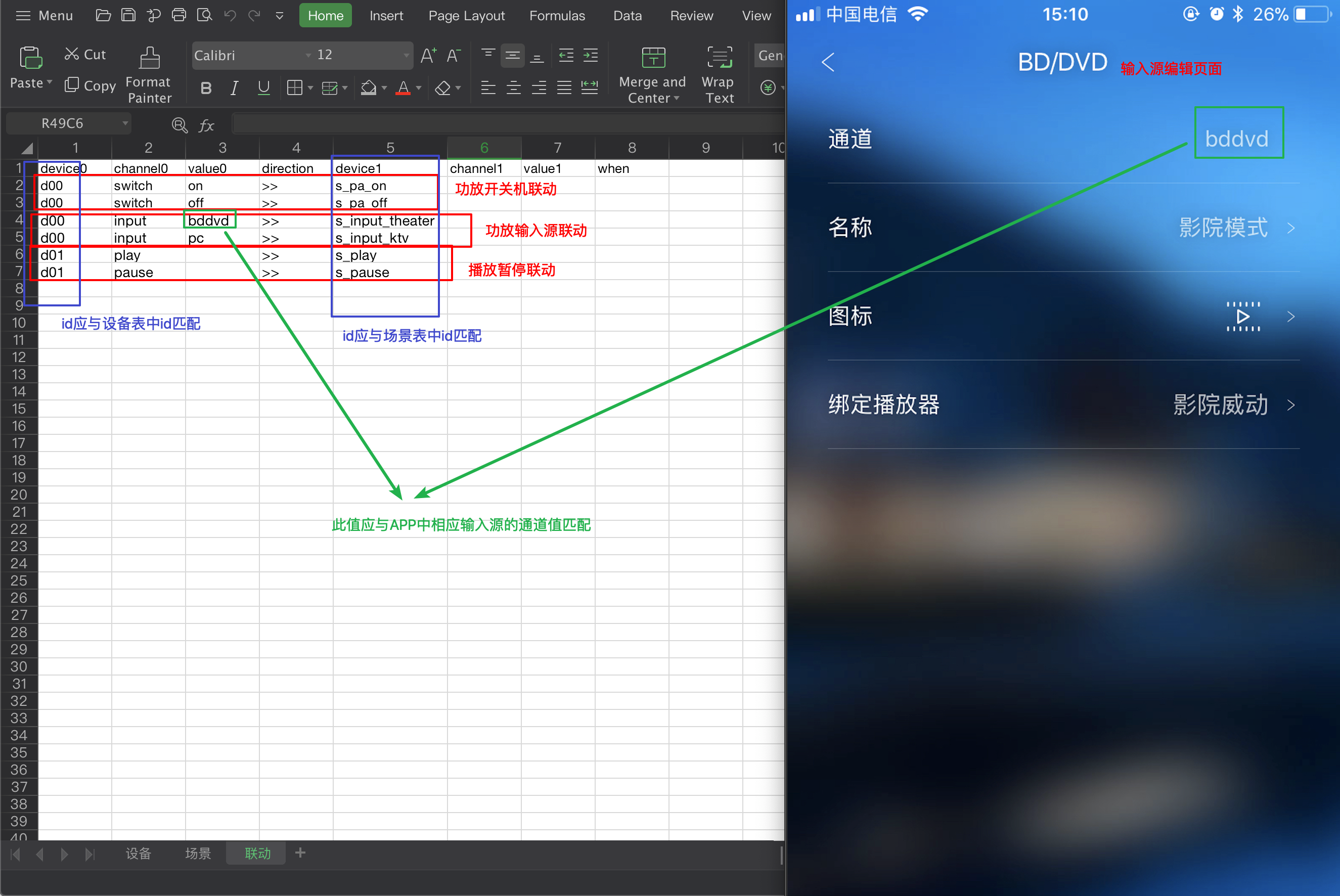

  • 功放输入源切换,联动场景内容如下:
    • 联动功放开机
    • 输入源切换到播放器,关闭KTV时序器及KTV灯光,打开照明灯光,打开播放器
    • 输入源切换到时序器,打开KTV时序器及KTV灯光,延时关闭照明灯光,暂停播放器
  • 功放开机,联动场景内容如下:
    • 投影开机
    • 打开照明灯光
    • 打开空调、新风
    • 关闭窗帘
    • 打开播放器
  • 功放关机,联动场景内容如下:
    • 投影关机
    • 打开照明灯光,打开窗帘
    • 关闭所有其他设备,时序器、KTV灯光、空调、新风
    • 延时3分钟关闭照明灯光
  • 播放器播放,联动场景内容如下:
    • 关闭照明灯光
  • 播放器暂停,联动场景内容如下:
    • 打开照明灯光

注:设备id、场景id、做场景时调用的id、联动时调用的id,都不是固定的,是可以自己修改的!!!
