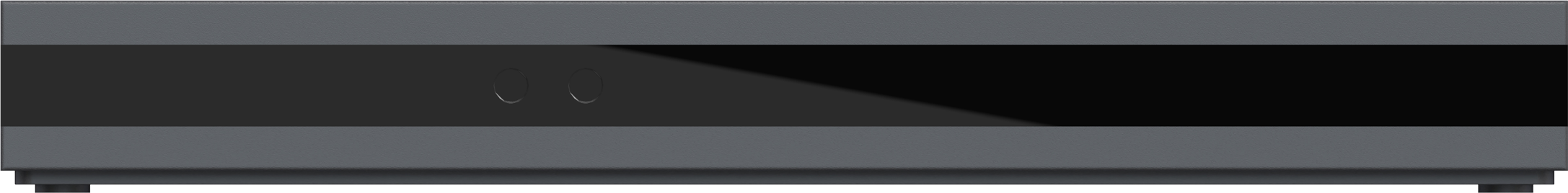

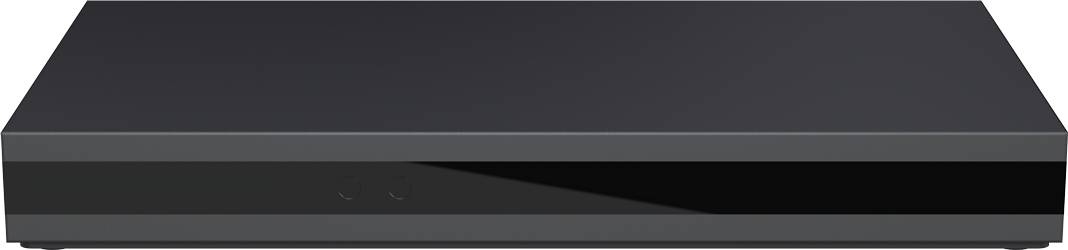

大主机/mixbox 中控主机

MixBox 大主机中控主机说明书.pdf

channel 参数配置

  • RS232 的第 1 路到第 4 路,配置 EXCEL 中的 channel 参数值为 1-4
  • RS485 的第 1 路到第 4 路,配置 EXCEL 中的 channel 参数值为 5-8

大主机屏幕内容

  • 云已连接,KNX 已连接,显示 Cloud/KNX + Serial
  • 云已连接,KNX 未连接,显示 Cloud + Serial
  • 云未连接,KNX 已连接,显示 KNX + Serial
  • 云未连接,KNX 未连接,显示 DC + Serial

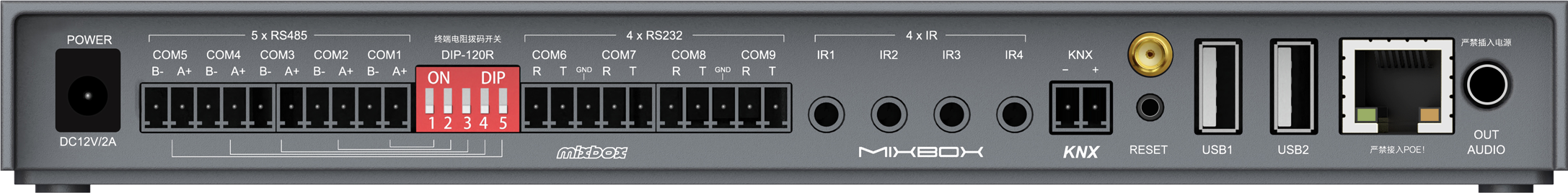

RS232 接口说明

大主机 RS232 接口采用标准 3.5 接口设计,可使用标准 3.5 转 DB9 转接头自行转换。

标准 DB9 公头转接

淘宝链接

购买第 1 种接线方式的转接头,可转换为标准 DB9 公头。

第 1 种接线方式:

  • 3.5 顶端接 9 针公头的 2 号脚(RXD)
  • 3.5 中端接 9 针公头的 3 号脚(TXD)
  • 3.5 后端接 9 针公头的 5 号脚(GND)

标准 DB9 母头转接

淘宝链接

购买“线序定义-2”的转接头,可转换为标准 DB9 母头。

第 1 种接线方式:

  • 3.5 顶端接 9 针母头的 3 号脚(RXD)
  • 3.5 中端接 9 针母头的 2 号脚(TXD)
  • 3.5 后端接 9 针母头的 5 号脚(GND)

标准 DB9 引脚定义

  • 上宽下窄摆放
  • 公头从左往右是 1-5,6-9,2 是 RXD,3 是 TXD,5 是 GND
  • 母头从右往左是 1-5,6-9,2 是 TXD,3 是 RXD,5 是 GND
  • 公头 2(RXD)接母头 2(TXD),公头 3(TXD)接母头 3(RXD)
  • 标准公头与标准母头可直接对插使用
  • 标准公头与标准公头,需要再接母转母交叉线转接头淘宝链接

注:某些设备使用的公头或母头可能不是标准的,需要额外注意。可使用非交叉线转接头或者自行接线。
