联动
| 字段 | 说明 |
|---|---|
| direction | 联动方向，值为>>、<> |
| device0 | 设备 0 的 ID |
| channel0 | 设备 0 的通道，不填表示转发该设备的全部通道 |
| value0 | 设备 0 的通道的值，不填表示转发该通道的全部值。或，该通道不需要传值 |
| device1 | 设备 1 的 ID |
| channel1 | 设备 1 的通道，不填表示转发该设备的全部通道 |
| value1 | 设备 1 的通道的值，不填表示转发该通道的全部值。或，该通道不需要传值 |
| delay | 延迟，单位是秒，精确到 0.001。单向>>支持延迟，双向<>不支持延迟 |
| when | 触发条件，当 when 中的条件符合时，联动才会生效 |
配置示例
通道联动
该示例中：
- d00 开关 打开 双向联动 d01 开关 打开
- d00 开关 关闭 双向联动 d01 开关 关闭
- d02 开关 双向联动 d03 开关
注：上述2种写法都是支持的
灯1关闭联动灯2打开
| device0 | channel0 | value0 | direction | device1 | channel1 | value1 | when | delay |
|---|---|---|---|---|---|---|---|---|
| d01 | switch | off | >> | d02 | switch | on |
完整示例下载transfer_light_switch.xlsx

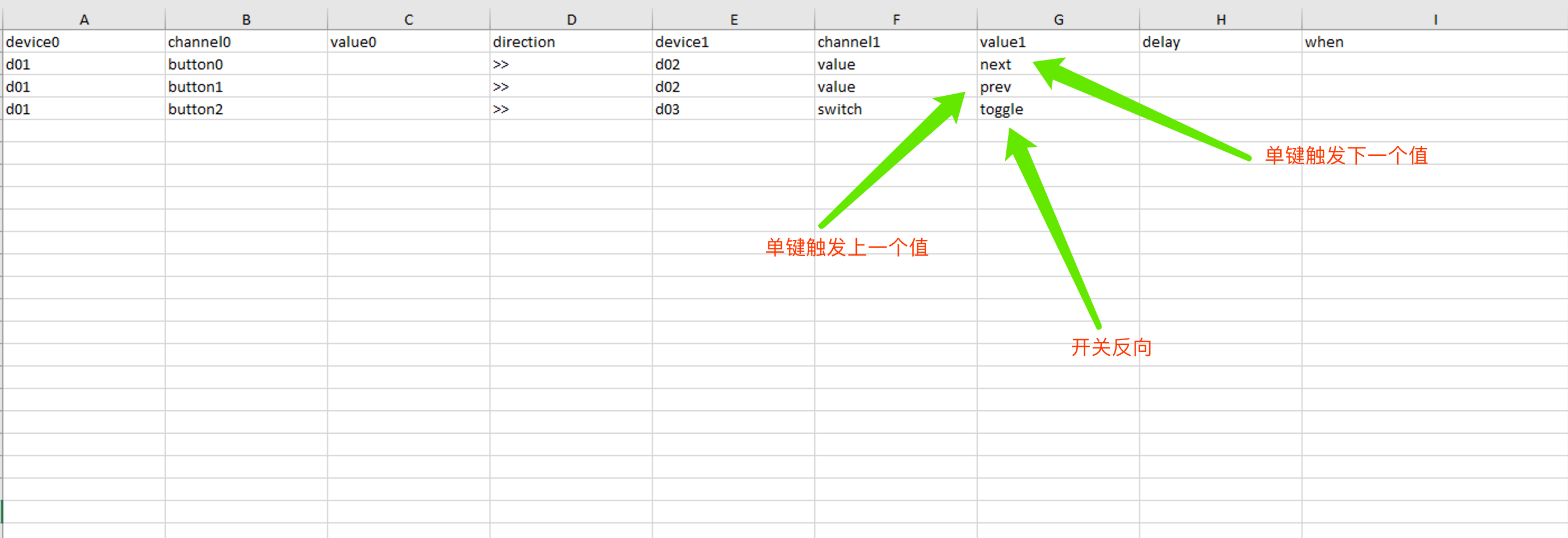

开关取反/模式循环切换
下载 transfer-toggle-next-prev.xlsx
应用案例：
- 面板单键开关灯
- 面板单键循环切换空调的模式、风速等，支持向前循环切换和向后循环切换。
模式循环切换示例
transfer_button_enum_serialdevice.xlsx
该示例中：
- 使用sensor设备类型的valueenum通道，定义了2个状态a和b。详见示例EXCEL中的myenum设备。valueenum=0/0/0:5.005:a/0+b/1，其中0/0/0是个虚拟组地址，它不会发送数据到KNX总线，也不会接收KNX总线的数据。其作用是定义了a和b这两种状态。
- 使用button设备类型的button1通道，来接收KNX面板的指令（来自组地址1/2/2的数据类型是5.005的值为1的KNX指令）。详见EXCEL示例中的mybutton设备。
- 在联动表中，定义了mybutton button1 >> myenum value next的联动，即接收到mybutton设备的button1指令，联动myenum设备的value通道切换到下一个值，即a和b这2个值会循环切换。如果当前是a，则切换到b，如果当前是b，则切换到a。
- 在设备表中，使用serialdevice设备类型来发送485指令，button1~button8分别是8条指令。详见EXCEL示例中的light_yyddcode设备。
- 在联动表中，定义了myenum设备到light_yyddcode设备的联动，即状态a发送4条指令，状态b发送4条指令。

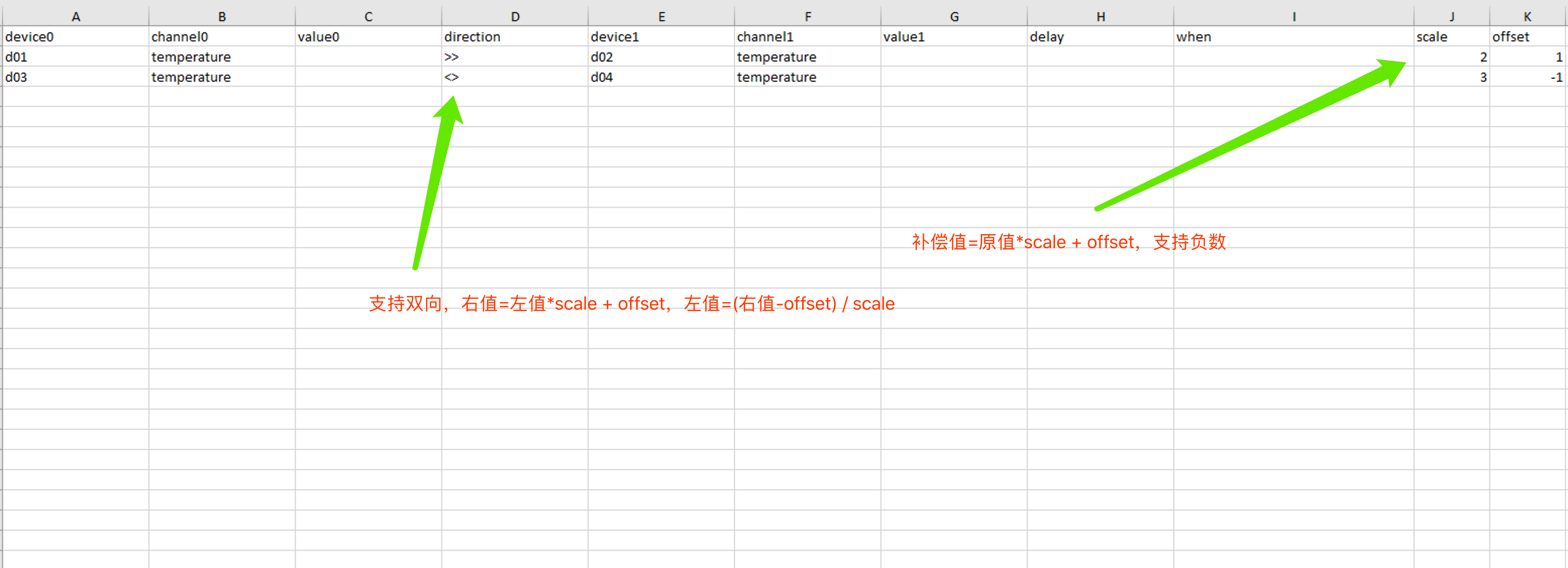

联动值的补偿
- scale 和 offset 均支持负数
- 单向联动，补偿值 = 原值 * scale + offset
- 双向联动，右值 = 左值 * scale + offset，左值 = (右值 - offset) / scale
when 条件

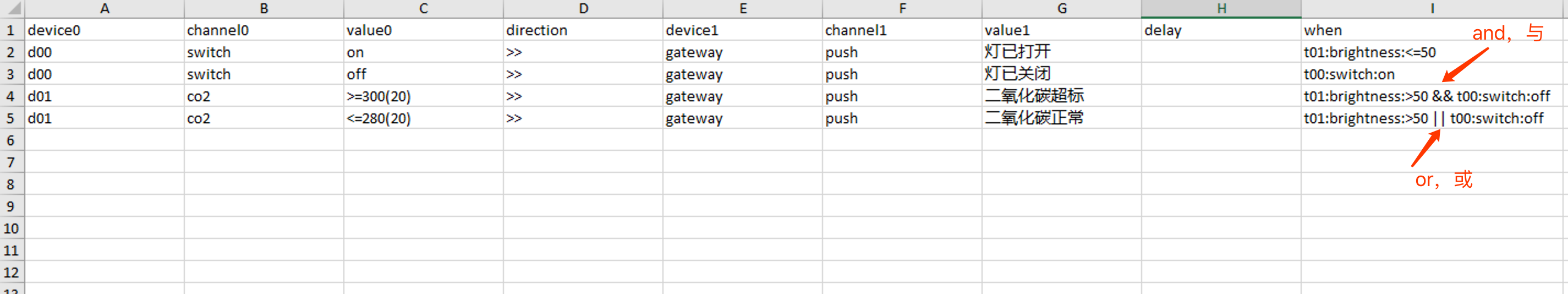

操作符&&和||
操作符支持&&(and 操作，与操作)和||(or 操作，或操作)，支持多个&&或||，但&&和||不能同时存在。
取反操作符!()
2023.0830版本以上主机支持
整个表达式取反，可以在原有表达式的基础上，在外围加一个!(原表达)。原表达式的用法不变。注：仅支持最外围整体取反，暂不支持表达式中间的部分取反。
数值判断
d02:brightness:0||d02:brightness:null
t01:brightness:>50
- 设备通道可能没有初始状态，值就填“null”
- “>”前面的“:”不能省略

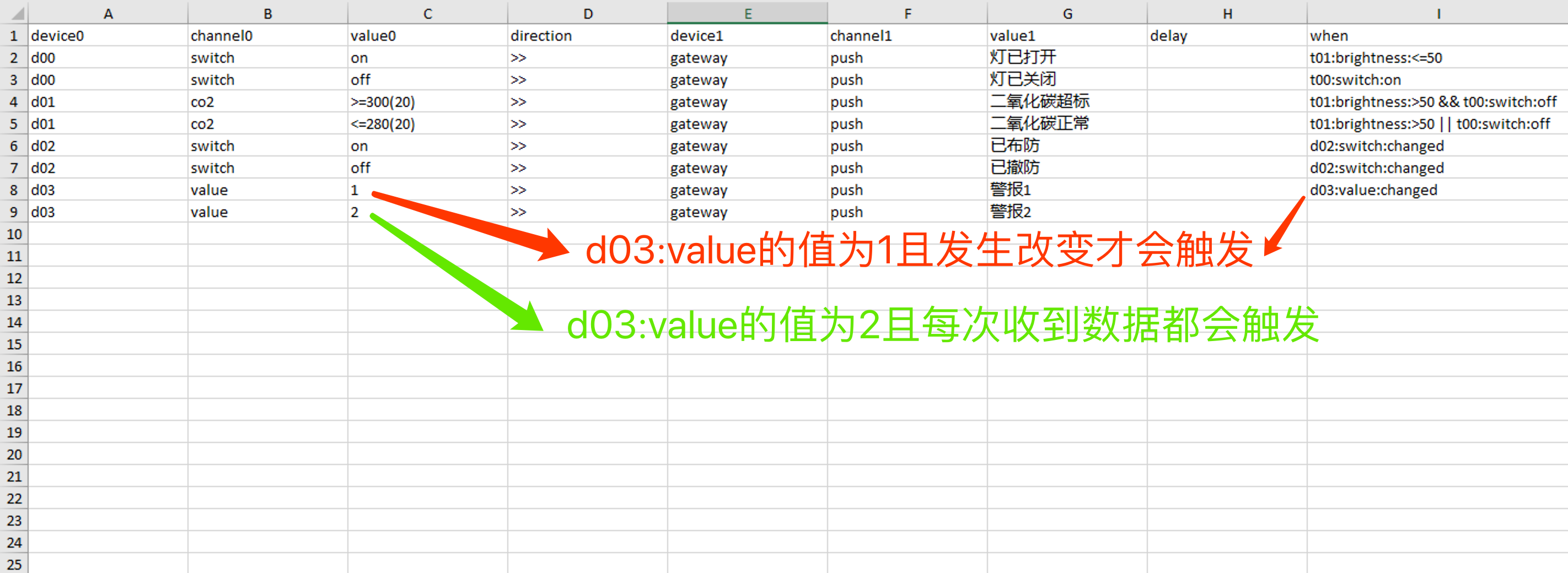

changed
通常情况，每隔一段时间就会读取 KNX 总线的设备反馈，添加 changed 条件到 when 中后，仅当值改变时才触发联动。若不添加 changed 条件，则每次读取到 KNX 总线反馈后，都会触发联动。

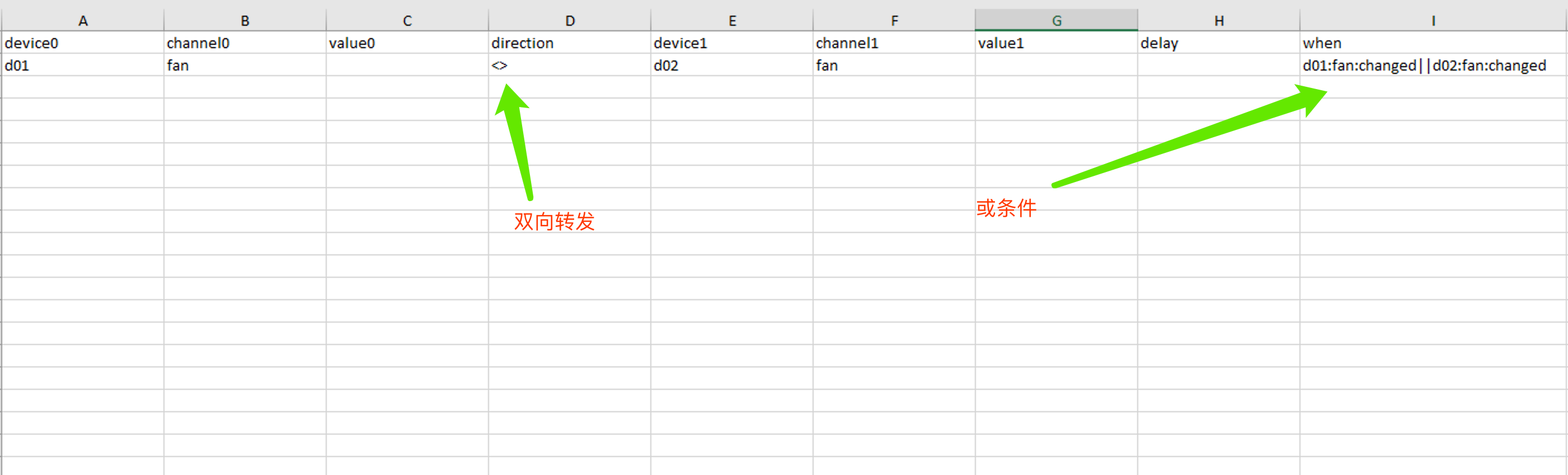

双向 changed

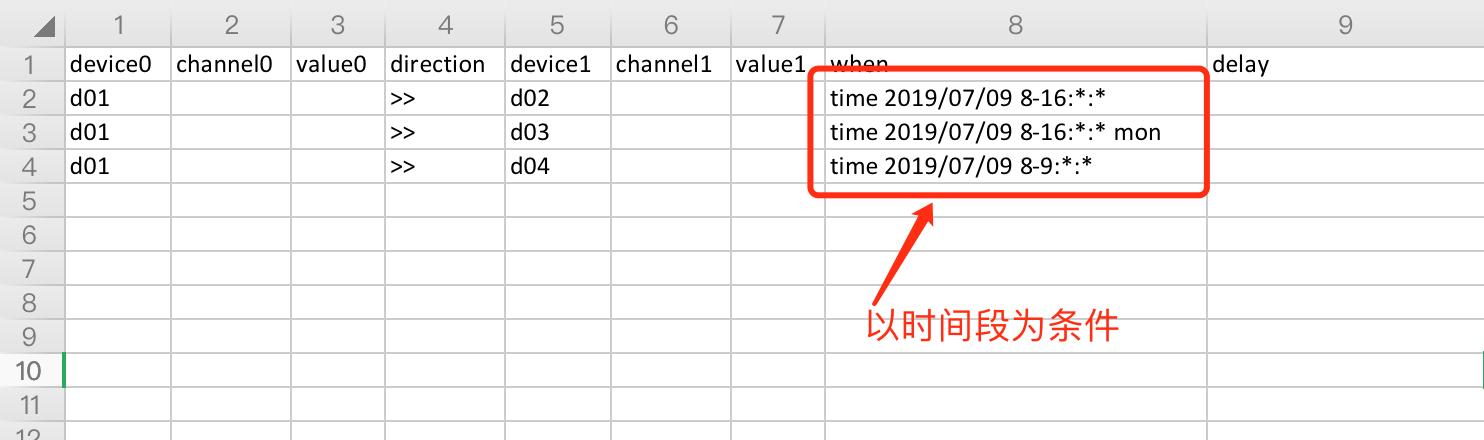

时间段条件
时间段语法格式：
- time 年/月/日 时:分:秒 星期
- 年: 2019-2099，必填, *代表任意值
- 月: 01-12，必填, *代表任意值
- 日：01-31，必填, *代表任意值
- 时：00-23，必填, *代表任意值
- 分：00-59，必填, *代表任意值
- 秒：00-59，必填, *代表任意值

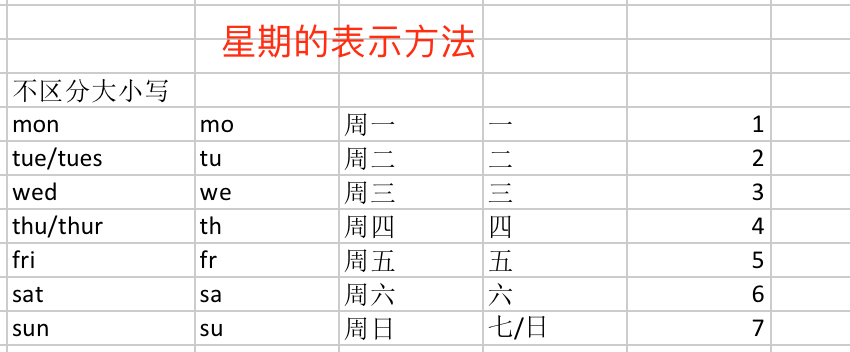

- 星期：1-7，可以不填, *代表任意值
- 时间段可以通过操作符||或&&，与其他类型的条件组合使用
时间段语法格式 2
注：2022-02-26 及以上版本支持
- time 年/月/日 #时:分:秒-时:分:秒,时:分:秒-时:分:秒 星期
- 示例：
- time */*/* #14:00:00-14:10:00,14:20:00-14:40:00
- time */*/* #14:00:00-14:10:00 || time */*/* #14:20:00-14:40:00
- time */*/* #14:00:00-14:10:00
- time */*/* #14:20:00-14:40:00
- time */*/* #18:00:00-23:59:59,00:00:00-05:59:59
- time */*/* #06:00:00-17:59:59
- 联动时间段条件示例
When条件示例
传感器锁定示例

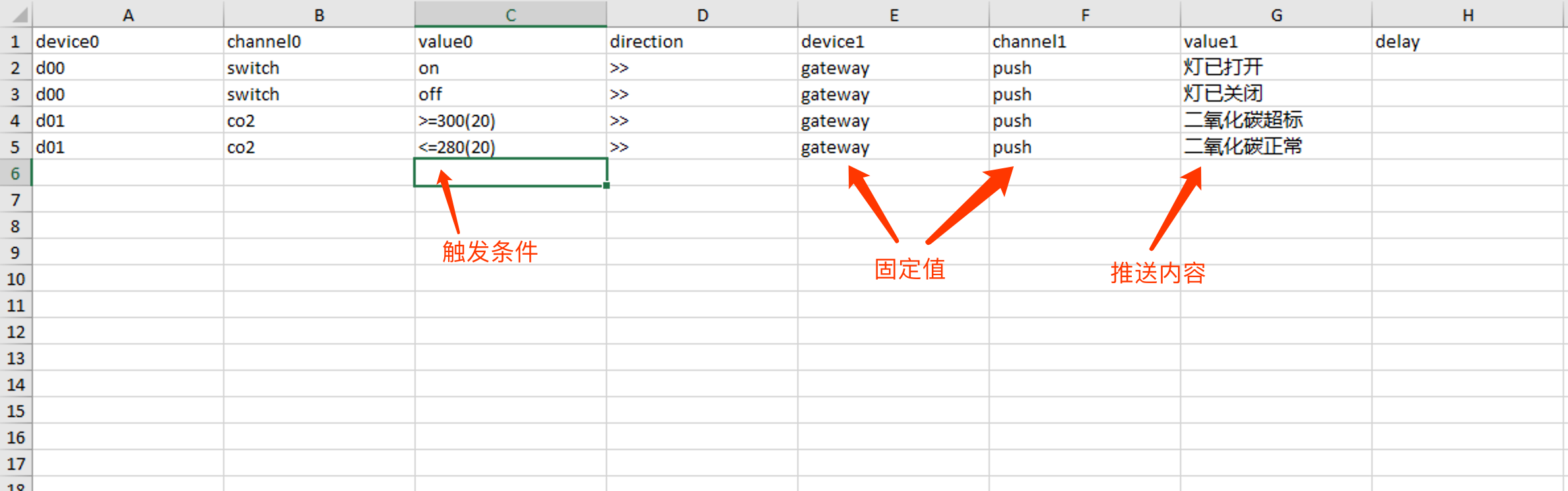

阈值触发
>=300(20)
其中>=是操作符，300 是阈值，20 是滞后值。行为如下：
- 当 d01 的 co2 值第 1 次>=300 时，触发推送；
- 当 d01 的 co2 值小于 300-20，并再次>=300 时，才会再次触发推送；
<=280(20)
其中<=是操作符，280 是阈值，20 是滞后值。行为如下：
- 当 d01 的 co2 值第 1 次<=280 时，触发推送；
- 当 d01 的 co2 值大于 280+20 时，并再次<=280 时，才会再次触发推送；
操作符
支持的操作符有>=、>、<=、<。
滞后值
滞后值的大小，需要根据实际情况填写，不能太大也不能太小。滞后值太小，数据抖动容易频繁触发条件。滞后值太大，则很较难触发条件。
例如，温度值>=25(1)，当温度值>=25 时会触发。此后，温度降到 24.9 度再回到 25 度，则不会触发。只有当温度降到 24 度以下，并再次>=25 时才会触发。
注：只有数值类型的通道支持阈值触发，例如 temperature, settemp, co2 等。valueenum 是枚举类，不支持阈值触发。
