SAVANT-SAVANTgeneral 窗帘

设备资料

型号

general

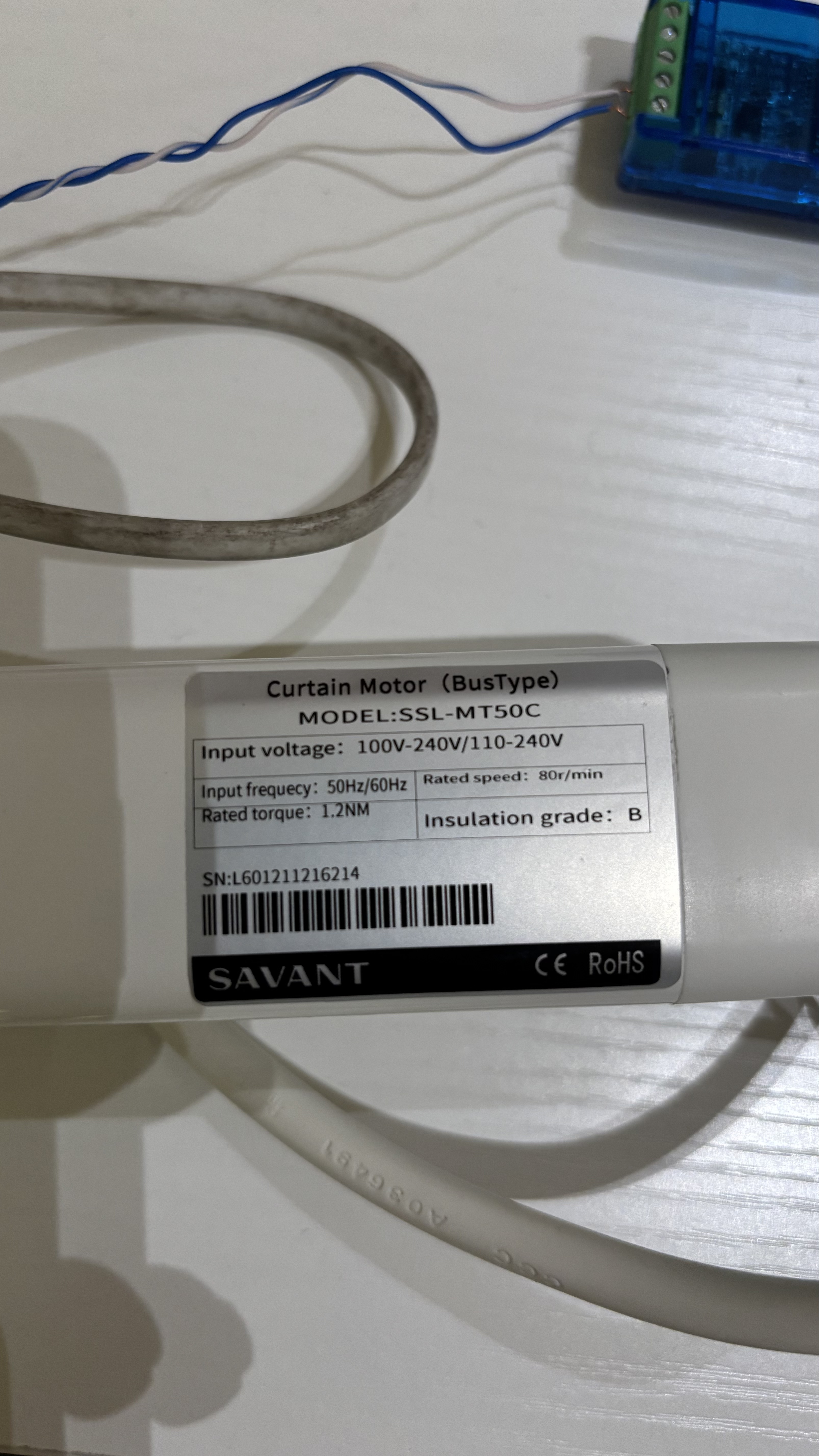

标牌照片

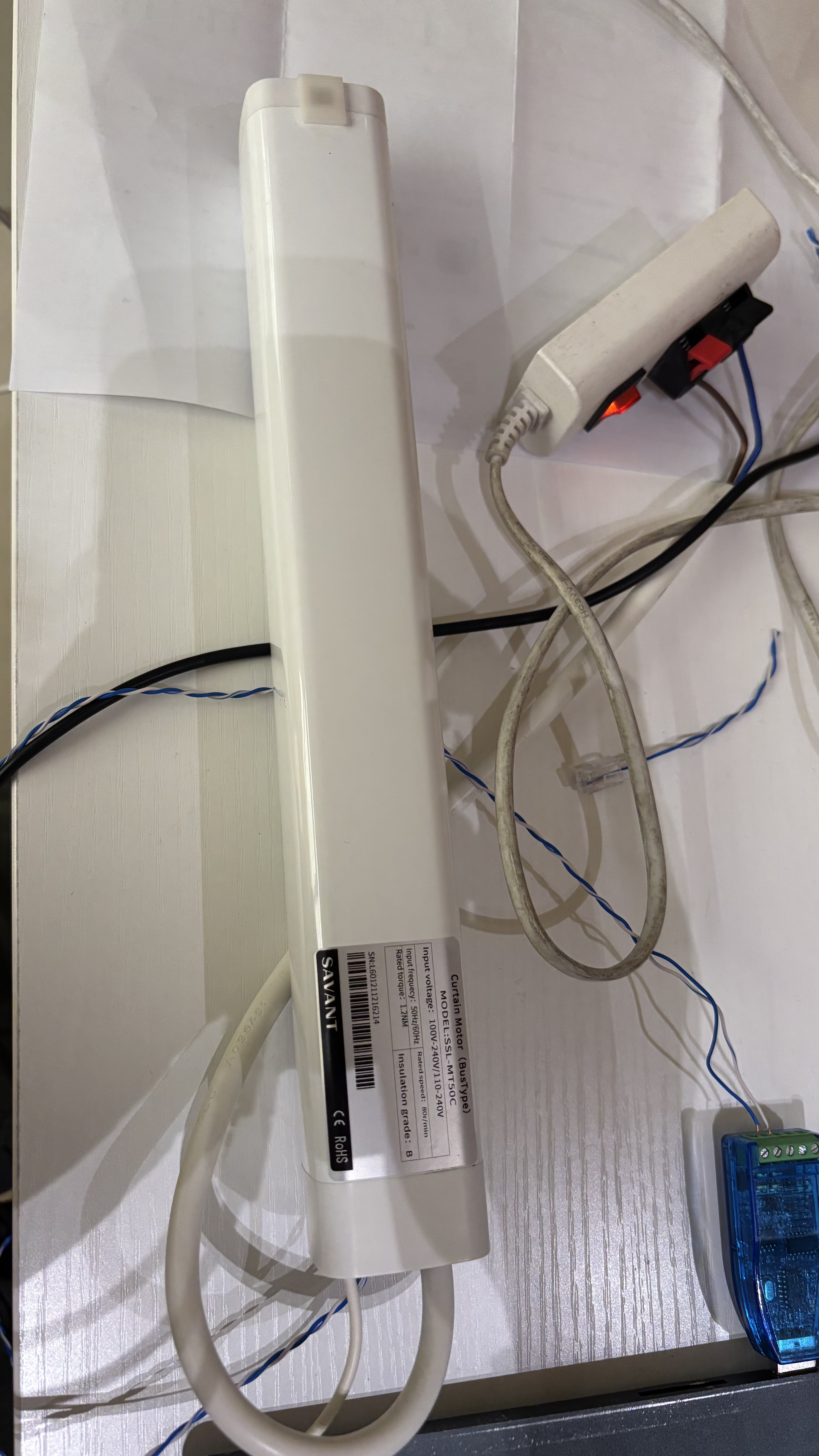

外观照片

设备参数

名称 字段 取值 备注
品牌 brand savant
设备 device curtain
型号 model general
串口号 channel 根据实际填写 主机串口号，根据现场接线情况填写。例如IC6主机，机身标签是COM1，则channel=1；机身标签COM5，则 channel=5。大主机(mix/mixbox)，RS232的第1路到第4路，channel参数值为1-4；RS485的第1路到第4路，channel参数值为5-8。
设备地址 address 根据实际填写
窗帘类型 subtype 根据实际填写 openclose, 开合帘; rollershutter, 卷帘
打开关闭是否反向 reverse 根据实际填写 1, 反向；0，不反向
位置百分比是否反向 positionReverse 根据实际填写 1, 反向；0，不反向
角度打开关闭是否反向 angleOpenCloseReverse 根据实际填写 1, 反向；0，不反向
角度百分比是否反向 anglePercentageReverse 根据实际填写 1, 反向；0，不反向
位置百分比是否启用 positionEnabled 根据实际填写 1, 启用；0，不启用。若启用，请确定机型支持且已正确设置了行程。若不启用，则在APP中隐藏位置和当前位置通道
角度百分比是否启用 angleEnabled 根据实际填写 1, 启用；0，不启用。若启用，请确定机型支持且已正确设置了行程。若不启用，则在APP中隐藏角度开关停、角度、当前角度通道

设备功能

通道 字段 类型 权限 取值 备注 其他
open 打开 button 读写
close 关闭 button 读写
stop 停止 button 读写
position 位置 number 读写 0 - 最小值，100 - 最大值，inc5，inc10，dec5，dec10 精度 - 1，单位 - %
angleopen 角度打开 button 读写
angleclose 角度关闭 button 读写
anglestop 角度停止 button 读写
angle 角度 number 读写 0 - 最小值，100 - 最大值，inc5，inc10，dec5，dec10 精度 - 1，单位 - %

对接资料

通讯方式

参数 值
通讯方式 RS485
波特率 9600
奇偶校验 无校验-None
数据位 8
停止位 1
Modbus 非Modbus设备
主动上报 否

设备和联动示例

多台设备测试示例

多台设备示例及KNX联动示例

备注

无

  • 测试485设备时，请务必遵循按以下步骤，以确保对接的设备可以正常工作：
    • （1）请导入本文档中的示例，如需要修改设备参数，详见参数说明
    • （2）请务必使用本示例，不要将本示例合并至原有EXCEL中测试，测通示例后再加行修改或合并
    • （3）使用APP测试，不添加KNX联动，以测试对接是否正常
    • （4）导入示例后，不进行任何的控制，查看APP中是否能够读取到设备的状态
    • （5）使用APP进行控制，确保各个功能可以正常控制
    • （6）控制后，观察60秒后APP是否恢复为控制前的状态（以防受控设备状态回滚）。60秒是个通常意义下的测试值，并非绝对意义下的一定有效的值。
    • （7）设备主动改变状态后（例如设备自带面板遥控器等），APP能否正常更新到状态，更新状态有延迟，一般60秒轮询更新，以及打开APP时会更新。



注：协议和示例下载链接(蓝色带下划线)，请确保电脑联网，点击后在浏览器中打开或下载
