Raex瑞克斯TA35-10-17E 窗帘
设备资料
型号
TA35-10-17E

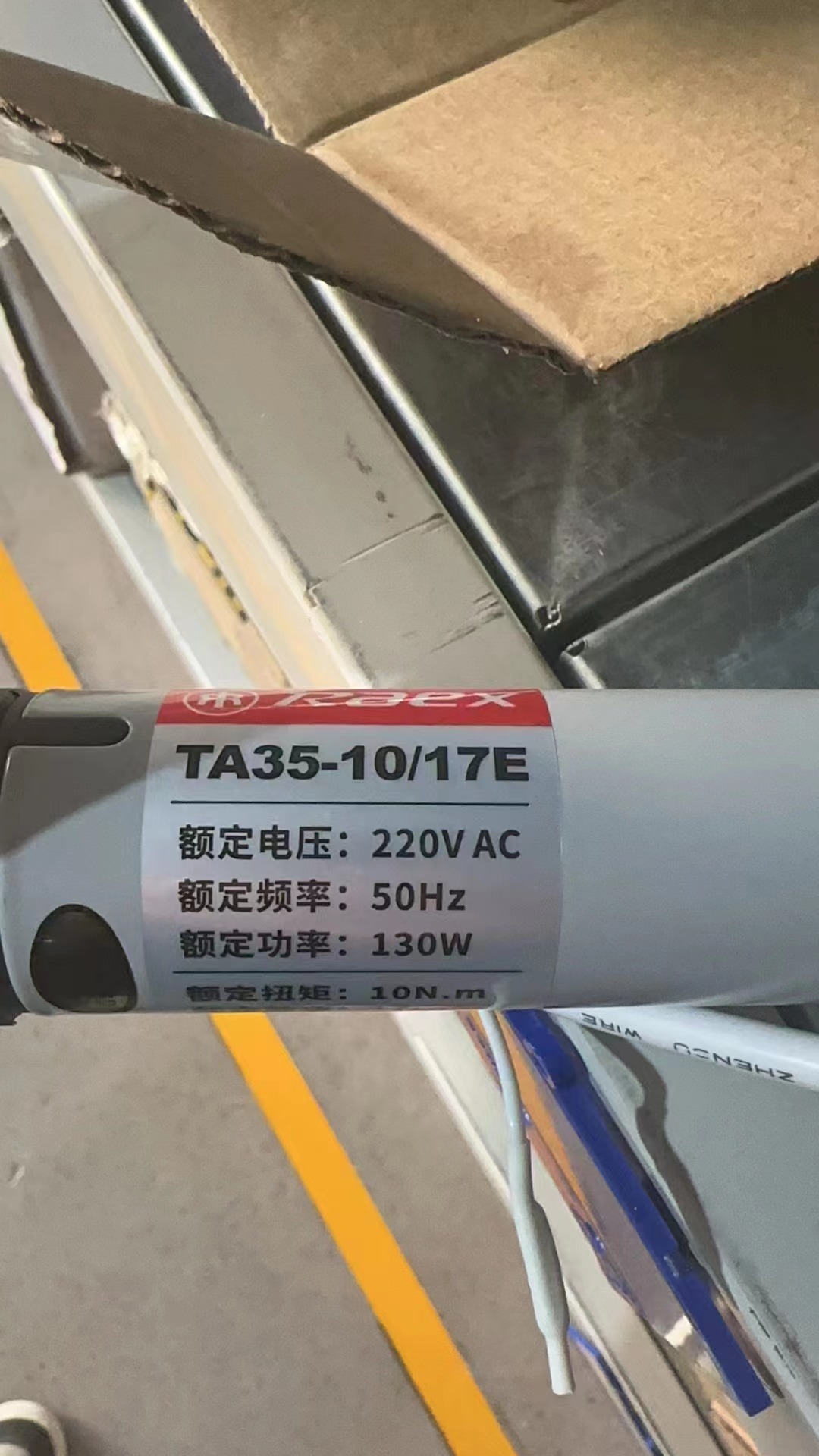

标牌照片
外观照片
说明书
设备参数
| 名称 |
字段 |
取值 |
备注 |
| 品牌 |
brand |
raex |
|
| 设备 |
device |
curtain |
|
| 型号 |
model |
TA35-10-17E |
|
| 串口号 |
channel |
根据实际填写 |
主机串口号，根据现场接线情况填写。例如机身标签是COM1，则channel=1；机身标签COM5，则 channel=5 |
| 设备地址 |
address |
根据实际填写 |
窗帘电机地址，例如0x0001，必须以0x开头，0x不可省略。对应控制协议中的组地址（电路机号、高 8 位地址）、设备 ID 地址（低 8 位地址）。例如，控制指令为55 AA 03 01 00 01 02，则address=0x0001，对应该指令中的第5、6字节。有关设备地址的任何问题，详询厂家，勿询我司。 |
设备功能
| 通道 |
字段 |
类型 |
权限 |
取值 |
其他 |
| position |
位置 |
number |
读写 |
0 - 最小值，100 - 最大值，inc5，inc10，dec5，dec10 |
精度 - 1，单位 - % |
| close |
关闭 |
button |
读写 |
|
|
| stop |
停止 |
button |
读写 |
|
|
| open |
打开 |
button |
读写 |
|
|
| currentposition |
当前位置 |
number |
只读 |
0 - 最小值，100 - 最大值 |
精度 - 1，单位 - % |
界面展示
对接资料
通讯方式
| 参数 |
值 |
| 通讯方式 |
RS485 |
| 波特率 |
19200 |
| 奇偶校验 |
无校验-None |
| 数据位 |
8 |
| 停止位 |
1 |
| Modbus |
非Modbus设备 |
| 主动上报 |
否 |
设备和联动示例
多个设备示例及KNX联动示例
备注
无
注：协议和示例下载链接(蓝色带下划线)，请确保电脑联网，点击后在浏览器中打开或下载
更多
- 获取配置模板，请参考上文提供的多个设备及KNX联动示例。如果无法满足需求，可将本页链接发送到技术支持群，留言【获取配置模板】，并提供必要的参数如主机序列号、主机连接的串口号、设备地址等。
- 获取详细通讯协议，请将本页链接发送到技术支持群，并留言『获取通讯协议』
