HaiLin-海林HL8023DA2-S2L-MD 温控面板

设备资料

型号

HL8023DA2-S2L-MD

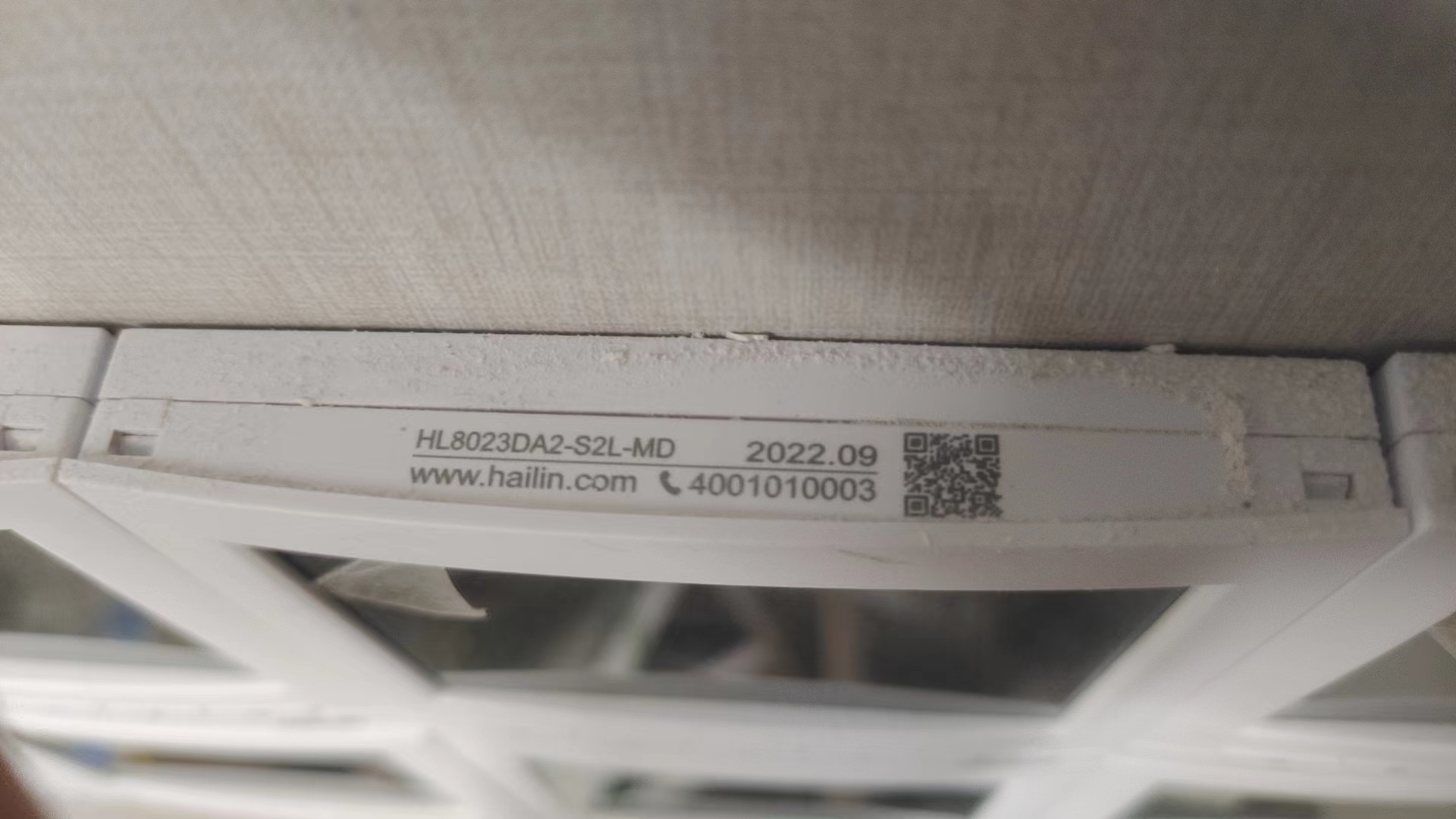

标牌照片

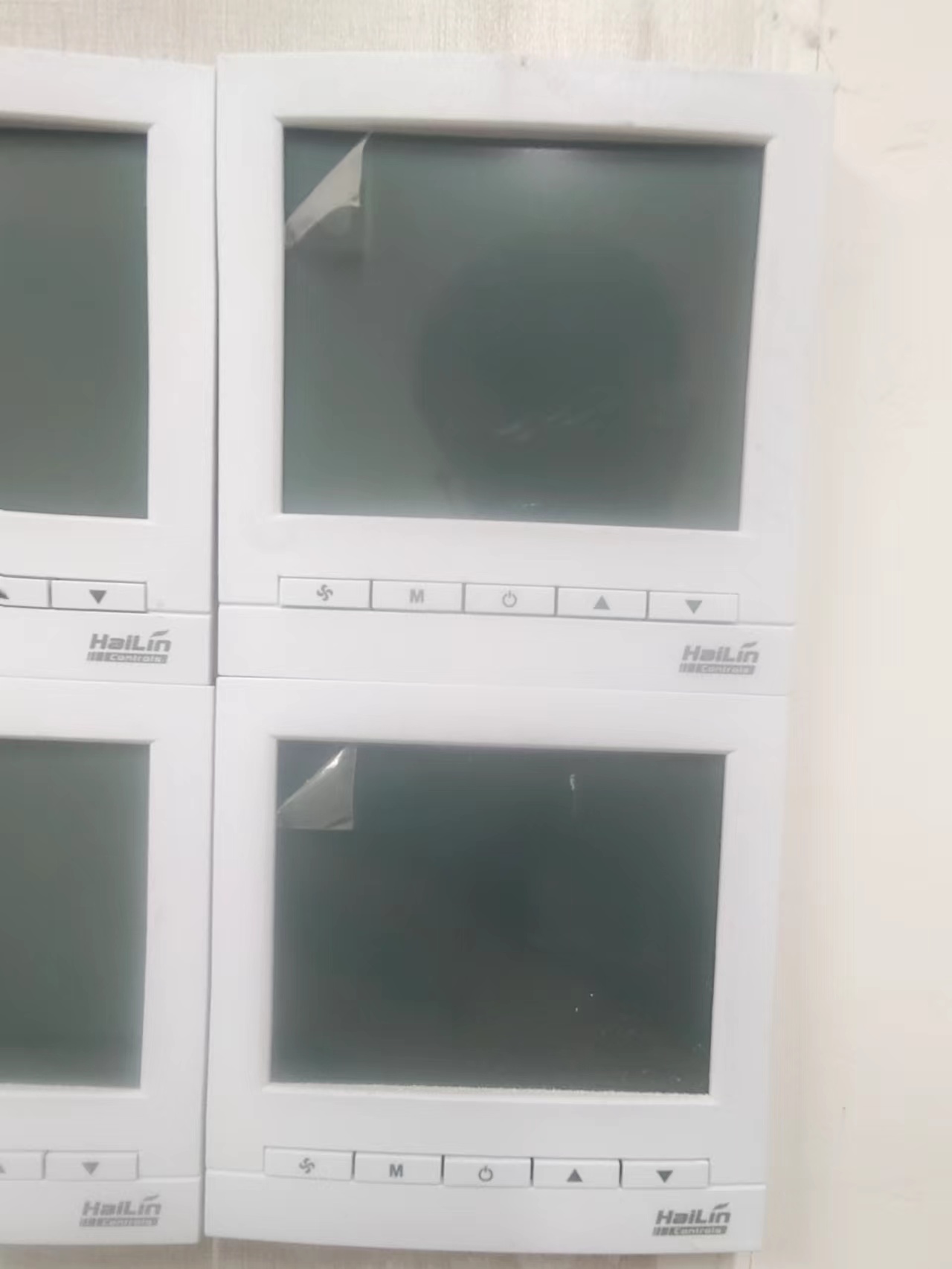

外观照片

设备参数

名称 字段 取值 备注
品牌 brand hailin
设备 device thermostatpanel
型号 model HL8023DA2-S2L-MD
串口号 channel 根据实际填写 主机串口号，根据现场接线情况填写。例如IC6主机，机身标签是COM1，则channel=1；机身标签COM5，则 channel=5。大主机(mix/mixbox)，RS232的第1路到第4路，channel参数值为1-4；RS485的第1路到第4路，channel参数值为5-8。
设备地址 address 根据实际填写 MODBUS设备地址，有关设备地址的任何问题，详询厂家，勿询我司。

设备功能

通道 字段 类型 权限 取值 备注 其他
fanstatus 风速状态 enum 只读 off - 关闭，low - 低风，mid - 中风，high - 高风， 寄存器0x000F
valvestatus 阀门状态 enum 只读 off - 关闭，on - 开启， 寄存器0x000C
temperature 温度 number 只读 精度 - 0.1，单位 - °C，寄存器0x0008
switch 开关 switch 读写 on - 开，off - 关，toggle - 翻转 寄存器0x0003
settemp 设定温度 number 读写 精度 - 0.5，单位 - °C，寄存器0x0009
mode 模式 enum 读写 cool - 制冷，heat - 制热，fan - 送风，prev - 上一个，next - 下一个 寄存器0x000B
fan 风速 enum 读写 low - 低风，mid - 中风，high - 高风，auto - 自动，prev - 上一个，next - 下一个 寄存器0x000E

对接资料

通讯方式

参数 值
通讯方式 RS485
波特率 4800
奇偶校验 奇校验-Odd
数据位 8
停止位 1
Modbus Modbus从设备
主动上报 否

设备和联动示例

多台设备测试示例

多台设备示例及KNX联动示例

备注

无

  • 测试485设备时，请务必遵循按以下步骤，以确保对接的设备可以正常工作：
    • （1）请导入本文档中的示例，如需要修改设备参数，详见参数说明
    • （2）请务必使用本示例，不要将本示例合并至原有EXCEL中测试，测通示例后再加行修改或合并
    • （3）使用APP测试，不添加KNX联动，以测试对接是否正常
    • （4）导入示例后，不进行任何的控制，查看APP中是否能够读取到设备的状态
    • （5）使用APP进行控制，确保各个功能可以正常控制
    • （6）控制后，观察60秒后APP是否恢复为控制前的状态（以防受控设备状态回滚）。60秒是个通常意义下的测试值，并非绝对意义下的一定有效的值。
    • （7）设备主动改变状态后（例如设备自带面板遥控器等），APP能否正常更新到状态，更新状态有延迟，一般60秒轮询更新，以及打开APP时会更新。



注：协议和示例下载链接(蓝色带下划线)，请确保电脑联网，点击后在浏览器中打开或下载
