Kingdom-金城制冷K24-01AFW 空调

设备资料

型号

K24-01AFW

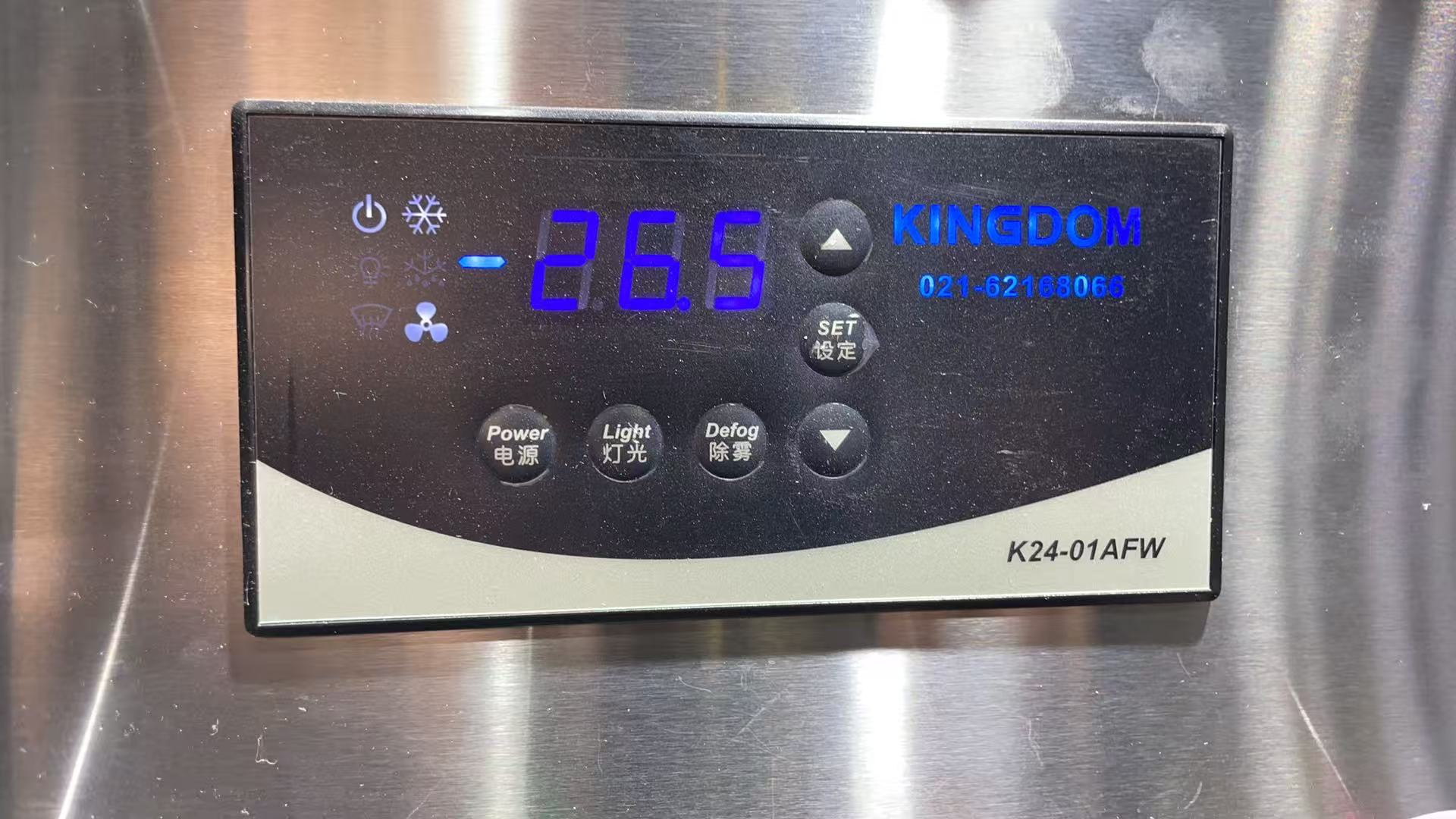

标牌照片

外观照片

设备参数

名称 字段 取值 备注
品牌 brand kingdom
设备 device aircon
型号 model K24-01AFW
串口号 channel 根据实际填写 主机串口号，根据现场接线情况填写。例如IC6主机，机身标签是COM1，则channel=1；机身标签COM5，则 channel=5。大主机(mix/mixbox)，RS232的第1路到第4路，channel参数值为1-4；RS485的第1路到第4路，channel参数值为5-8。
设备地址 address 根据实际填写 Modbus设备地址，详见设备说明书，详询设备厂家，勿询我司

设备功能

通道 字段 类型 权限 取值 备注 其他
errorcode 错误代码 number 只读 精度 - 1，单位 - null
temperature2 温度2 number 只读 蒸发箱温度 精度 - 0.5，单位 - °C
temperature1 温度1 number 只读 库内温度 精度 - 0.5，单位 - °C
mode 模式 enum 读写 off - 关闭，cool - 制冷，defrost - 除霜，prev - 上一个，next - 下一个 寄存器0x0019
settemp 设定温度 number 读写 -40 - 最小值，0 - 最大值，inc5，inc10，dec5，dec10 精度 - 0.5，单位 - °C，寄存器0x001A

对接资料

通讯方式

参数 值
通讯方式 RS485
波特率 9600
奇偶校验 奇校验-Odd
数据位 8
停止位 1
Modbus Modbus从设备
主动上报 否

设备和联动示例

多台设备测试示例

多台设备示例及KNX联动示例

备注

  • 其他资料里边是温度对照表，反馈00对应实际温度-40度，01对应实际温度-39.5度，以此类推
  • 需要功能：故障状态，运行状态控制与反馈，库内温度显示，蒸发箱温度显示，设定温度。设备出现故障时候能实现APP消息推送
  • 测试485设备时，请务必遵循按以下步骤，以确保对接的设备可以正常工作：
    • （1）请导入本文档中的示例，如需要修改设备参数，详见参数说明
    • （2）请务必使用本示例，不要将本示例合并至原有EXCEL中测试，测通示例后再加行修改或合并
    • （3）使用APP测试，不添加KNX联动，以测试对接是否正常
    • （4）导入示例后，不进行任何的控制，查看APP中是否能够读取到设备的状态
    • （5）使用APP进行控制，确保各个功能可以正常控制
    • （6）控制后，观察60秒后APP是否恢复为控制前的状态（以防受控设备状态回滚）。60秒是个通常意义下的测试值，并非绝对意义下的一定有效的值。
    • （7）设备主动改变状态后（例如设备自带面板遥控器等），APP能否正常更新到状态，更新状态有延迟，一般60秒轮询更新，以及打开APP时会更新。



注：协议和示例下载链接(蓝色带下划线)，请确保电脑联网，点击后在浏览器中打开或下载
