Carrier开利30RQV014M1 空调
设备资料
型号
30RQV014M1

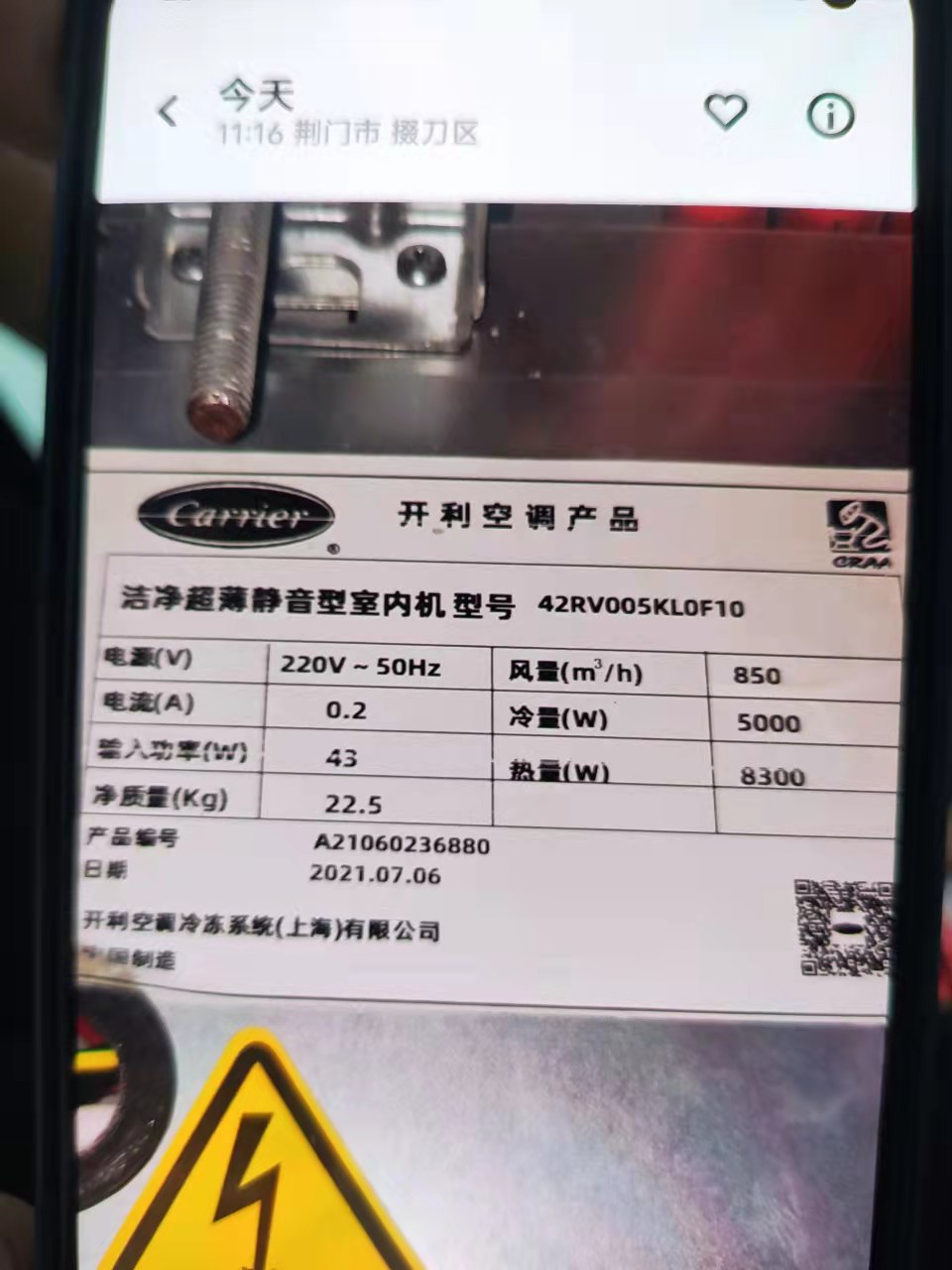

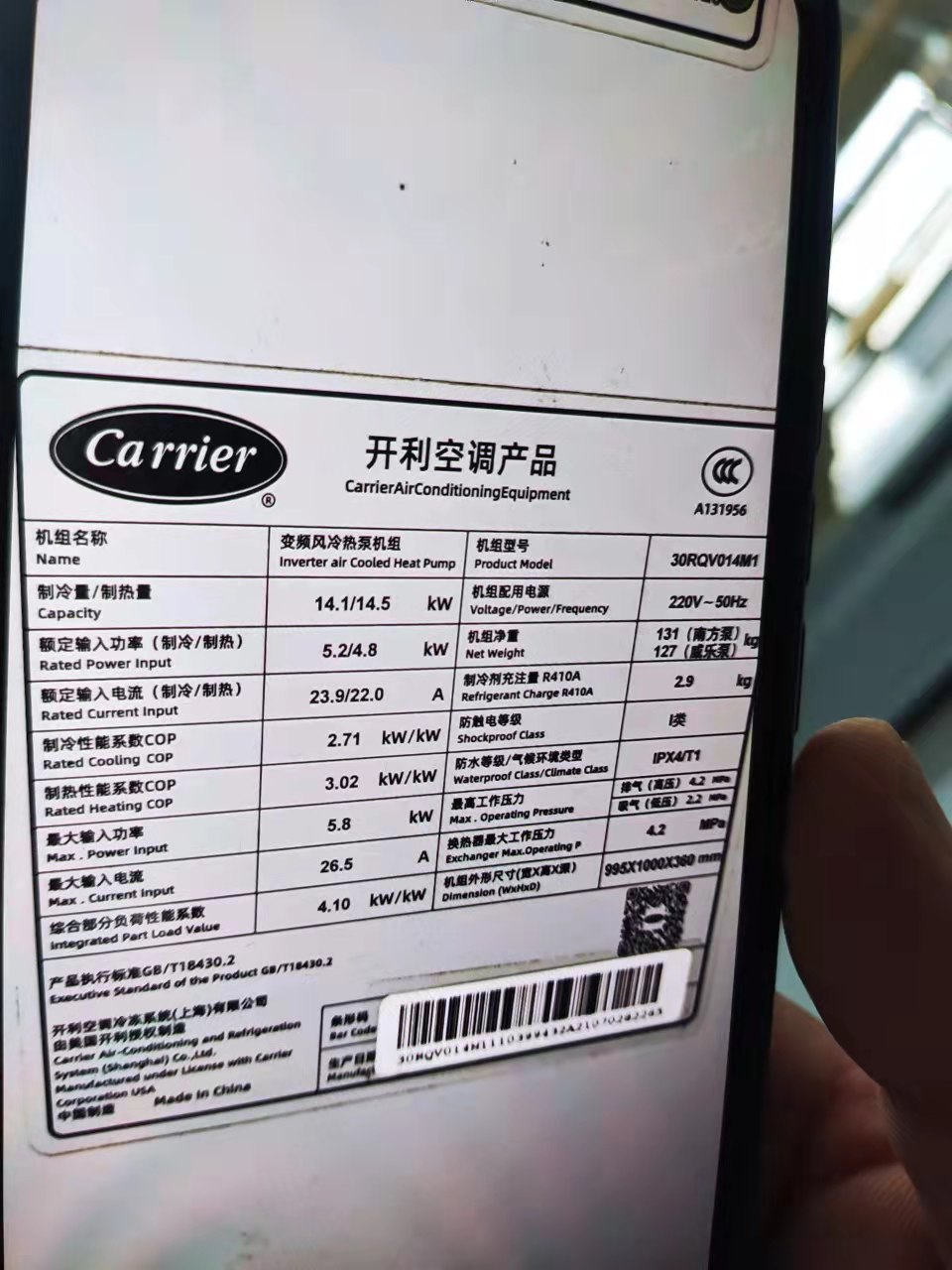

标牌照片

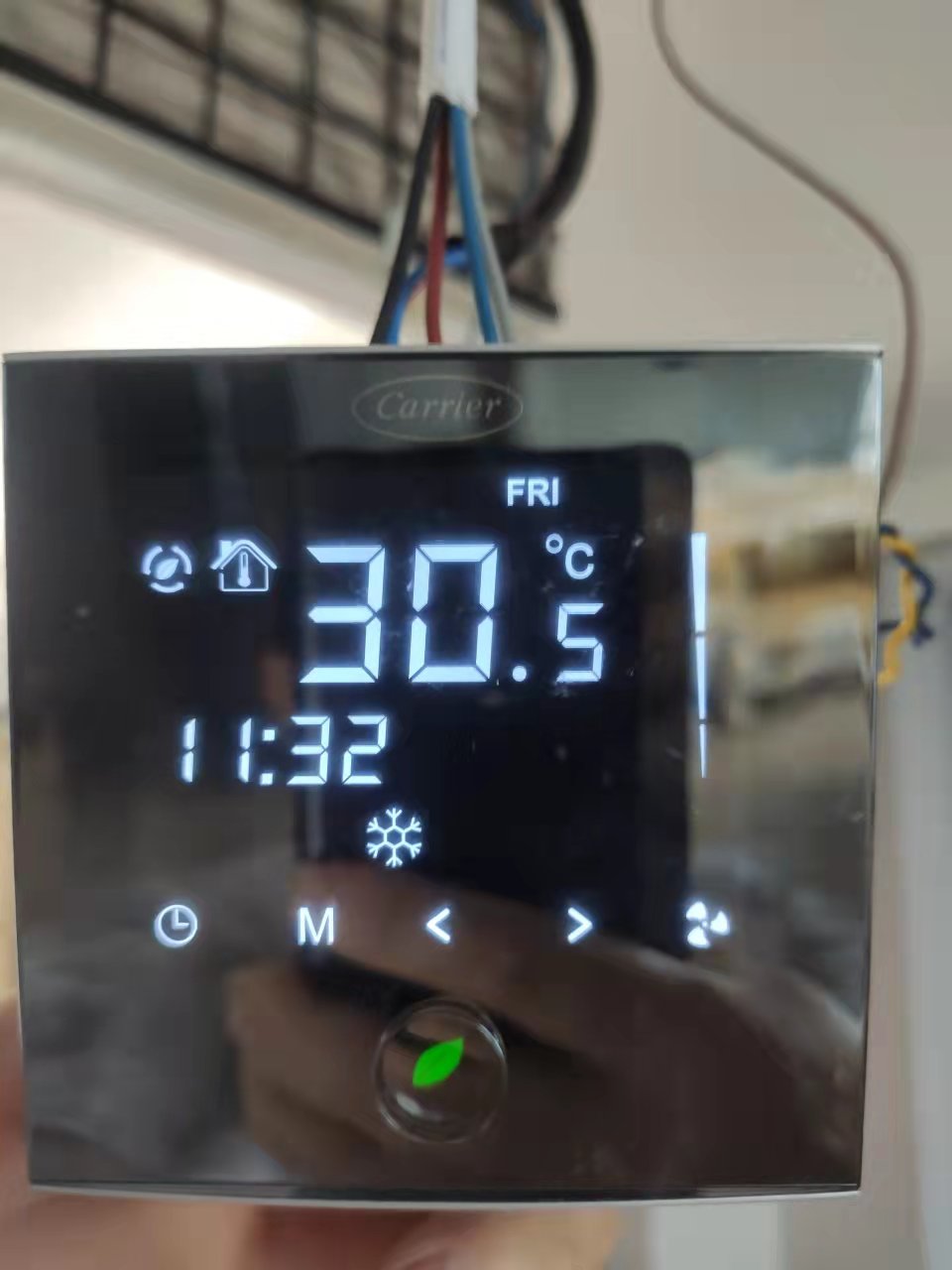

外观照片
说明书
无
设备参数
| 名称 | 字段 | 取值 | 备注 |
|---|---|---|---|
| 品牌 | brand | carrier | |
| 设备 | device | aircon | |
| 型号 | model | 30RQV014M1 | |
| 串口号 | channel | 根据实际填写 | 主机串口号，根据现场接线情况填写。例如IC6主机，机身标签是COM1，则channel=1；机身标签COM5，则 channel=5。大主机(mix/mixbox)，RS232的第1路到第4路，channel参数值为1-4；RS485的第1路到第4路，channel参数值为5-8。 |
| 设备地址 | address | 根据实际填写 | Modbus设备地址，详见设备说明书，详询设备厂家，勿询我司 |
| 设备ID | id | 根据实际填写 | 室内机编号，1～128，室内机单控编号，对应寄存器40201的内容。若需要全控，则id=0xFFFF。 |
设备功能
| 通道 | 字段 | 类型 | 权限 | 取值 | 其他 |
|---|---|---|---|---|---|
| settemp | 设定温度 | number | 读写 | 15 - 最小值，35 - 最大值，inc5，inc10，dec5，dec10 | 精度 - 0.5，单位 - °C |
| fan | 风速 | enum | 读写 | auto - 自动，high - 高风，mid - 中风，low - 低风，prev - 上一个，next - 下一个 | |
| mode | 模式 | enum | 读写 | cool - 制冷，heat - 制热，fan - 送风，dry - 除湿，prev - 上一个，next - 下一个 | |
| switch | 开关 | switch | 读写 | on - 开，off - 关，toggle - 翻转 | |
| temperature | 温度 | number | 只读 | -999 - 最小值，999 - 最大值 | 精度 - 1，单位 - °C |
界面展示
对接资料
通讯方式
| 参数 | 值 |
|---|---|
| 通讯方式 | RS485 |
| 波特率 | 9600 |
| 奇偶校验 | 无校验-None |
| 数据位 | 8 |
| 停止位 | 1 |
| Modbus | Modbus从设备 |
| 主动上报 | 否 |
设备和联动示例
- 主机配置示例及测试指令主机版本2023-08-02及以上支持
多个设备示例及KNX联动示例
- 主机配置多个设备示例及KNX联动示例主机版本2023-08-02及以上支持
备注
无
注：协议和示例下载链接(蓝色带下划线)，请确保电脑联网，点击后在浏览器中打开或下载
更多
- 获取配置模板，请参考上文提供的多个设备及KNX联动示例。如果无法满足需求，可将本页链接发送到技术支持群，留言【获取配置模板】，并提供必要的参数如主机序列号、主机连接的串口号、设备地址等。
