T-TouchingB3C-空调 温控器
设备资料
型号
B3C-空调

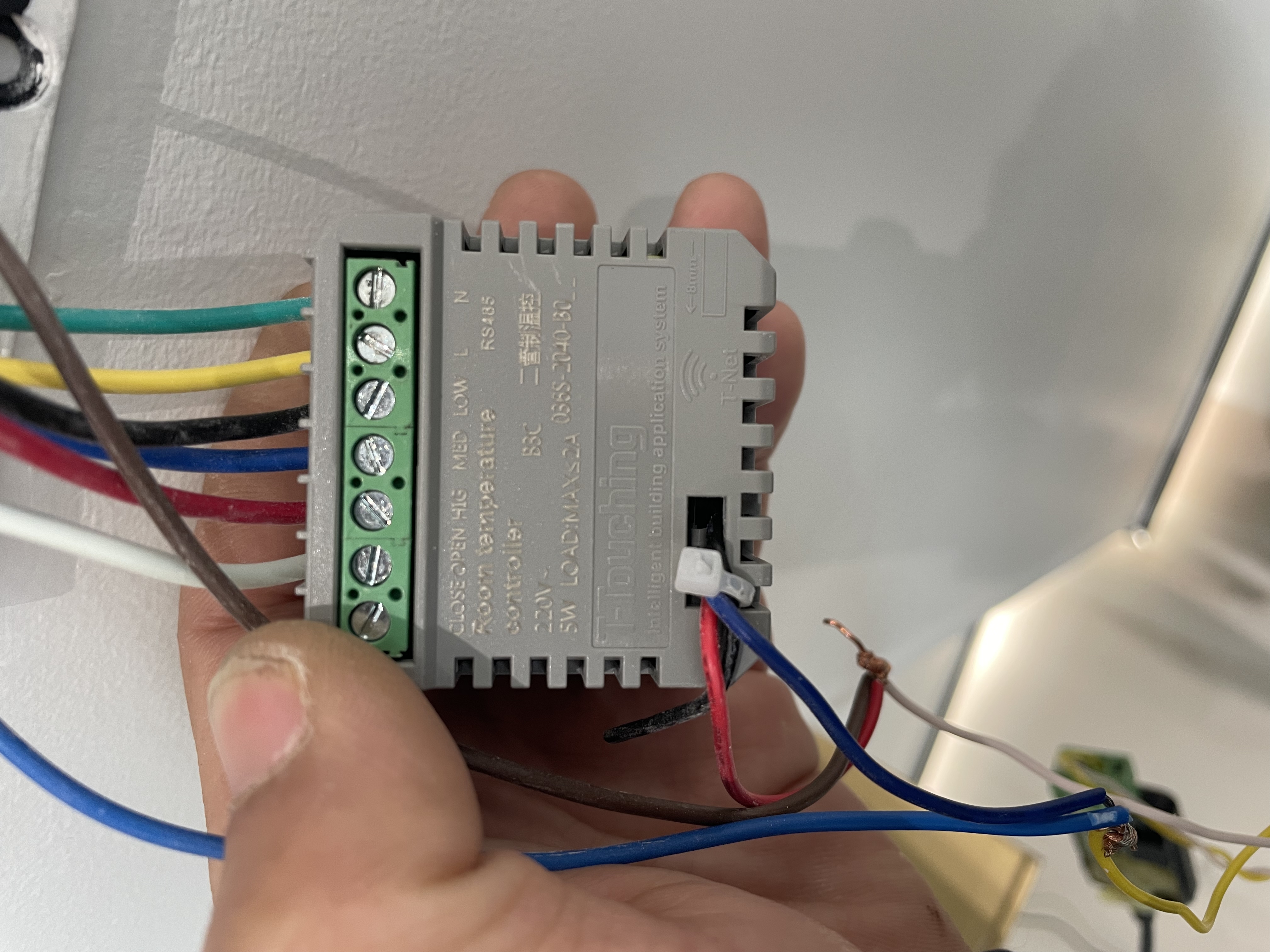

标牌照片

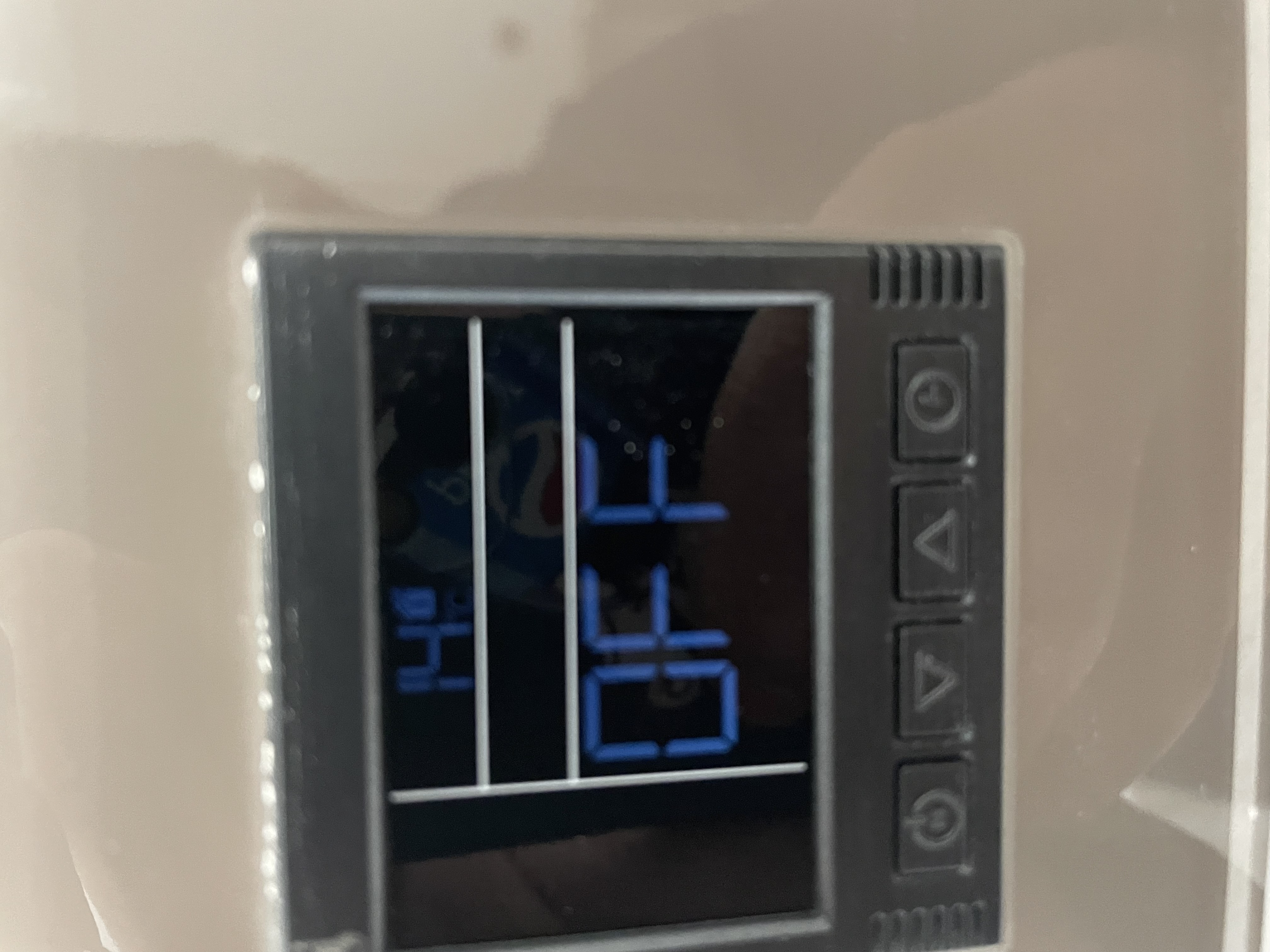

外观照片
说明书
无
设备参数
| 名称 | 字段 | 取值 | 备注 |
|---|---|---|---|
| 品牌 | brand | ttouch | |
| 设备 | device | thermostat | |
| 型号 | model | B3C-空调 | |
| 串口号 | channel | 根据实际填写 | 主机串口号，根据现场接线情况填写。例如机身标签是COM1，则channel=1；机身标签COM5，则 channel=5。大主机(mix/mixbox)，RS232 的第 1 路到第 4 路，channel 参数值为 1-4；RS485 的第 1 路到第 4 路，channel 参数值为 5-8。 |
| 设备地址 | address | 根据实际填写 | 设备地址。对应控制协议中的接收地址。地址范围[0x01 - 1xFE] 0xFE 为广播地址。地址以0x开头是16进制，否则是10进制。地址对应控制指令的第4个字节。例如，控制指令为FD 7E FD 04 61 00 0A 21 02 FF FF FF FF FF FF 00 00 89 FC 0D，则设备地址address=0x04。有关设备地址如何查询和设置，详询厂家，勿询我司。 |
设备功能
| 通道 | 字段 | 类型 | 权限 | 取值 | 其他 |
|---|---|---|---|---|---|
| settemp | 设定温度 | number | 读写 | 16 - 最小值，32 - 最大值，inc5，inc10，dec5，dec10 | 精度 - 0.5，单位 - °C |
| fan | 风速 | enum | 读写 | auto - 自动，low - 低风，mid - 中风，high - 高风，prev - 上一个，next - 下一个 | |
| mode | 模式 | enum | 读写 | off - 关闭，heat - 制热，cool - 制冷，fan - 送风，prev - 上一个，next - 下一个 | |
| temperature | 温度 | number | 只读 | 精度 - 1，单位 - °C |
界面展示
对接资料
通讯方式
| 参数 | 值 |
|---|---|
| 通讯方式 | RS485 |
| 波特率 | 9600 |
| 奇偶校验 | 无校验-None |
| 数据位 | 8 |
| 停止位 | 1 |
| Modbus | 非Modbus设备 |
| 主动上报 | 是 |
设备和联动示例
- 主机配置示例及测试指令主机版本2023-04-11及以上支持
多个设备示例及KNX联动示例
- 主机配置多个设备示例及KNX联动示例主机版本2023-04-11及以上支持
备注
无
注：协议和示例下载链接(蓝色带下划线)，请确保电脑联网，点击后在浏览器中打开或下载
更多
- 获取配置模板，请参考上文提供的多个设备及KNX联动示例。如果无法满足需求，可将本页链接发送到技术支持群，留言【获取配置模板】，并提供必要的参数如主机序列号、主机连接的串口号、设备地址等。
